485转LoRaWAN通用采集器DCRL12-TW2397型

DCRL12-TW2397型LoRaWAN通用采集器：基于边缘计算的485转LoRaWAN采集器（上行LoRaWAN，下行485），是专为物联网通信场合而定制开发的一款产品。产品兼容RS485行业标准(DL/T645、CJ/T188、MODBUS协议)。用于对具有RS485通信接口终端实现LoRaWAN通信。

DCRL12-TW2397型LoRaWAN通用采集器使用简单，只需将采集器安装在LoRaWAN网关信号所能覆盖的区域中，通过网关完成点对点的数据采集，具有功耗低、寿命长、双向数据传输的特点，为实时数据的准确采集提供保 障；本采集器只需要成功设定好主动上传周期和上传任务列表后就能自动上传采集器自动抄读下行终端设备时接收到的应答数据给到网关，网关自动上传数据到‘时波云’能源监管平台；平台对采集器的管理依据是采集器自身的LoRaWAN模块的节点信息，节点信息发布严格，具有唯 一性。

该产品按照工业控制标准的理念进行设计，电源节能且完全隔离、通信安全隔离。具有抗干扰能力强、传输距离远、速率高、工作稳定等特点。更为重要的是适应性强，对下行终端设备的通讯协议没有要求，只需要RS485总线的波特率一致就能对多种或多个终端设备实现自动采集。

主要功能及特点

1.采集器应用边缘计算技术，有较强的数据存储、处理和控制能力。下行RS485接口(波特率可设)，可带1-32台终端;上行LoRaWAN。

2.通过本地配置RS485端口和远程LoRaWAN端口都能设置采集器的任务单列表和上传周期时间这两个关键的参数工作，实现自动抄读、主动上传功能。

3.专业的接口数据流向自动控制技术，优先处理平台网关所下发的终端透传指令帧和采集器参数设置指令帧，实现主站对终端的直接控制。

4.对LoRaWAN端口数据流进行自动检测和处理，对数据接收分帧进行合并和发送时有效分切数据，分帧发送的功能，实现了大数据的收/发功能;有效的克服了LoRaWAN单帧数据量小于46个字节的限制。

5.配套的PC端采集器的设置工具软件能够通过本地RS485接口对釆集器多个运行参数进行读/写操作，采集器具备的下行终端设备的抄读任务单下载功能，省去采集器对下行终端设备档案和任务的多层管理，简化了现场参数配置的工作量和操作难度。

6.采集器状态指示丰富，在现场能通过状态指示灯判定采集器的工作状态。

7.通讯隔离，对数字信号也进行了有效的高压隔离，隔离器件选用高可靠性双通道数字隔离芯片，具有高电磁抗扰度和低辐射的特性，保证通讯的完全隔离，抗干扰能力强，通信距离远;

8.模块掉电时配置的参数能保存起来，重新上电时自动恢复。

9.采用2P导轨式安装，体积小，稳定性好。

主要参数

电气参数

工作电压：AC 220V+-120% 50Hz；或者DC12V/24V两种供电方式；

485空闲电压：DC 5V；

485带载能力：最多接入32块RS485终端设备（800米）；

消耗功率：有功功率≤3W，视在功率≤5VA；

无线性能参数

中心频点：433MHz/470/868/923MHz；LoRaWAN国际标准；

调制技术：线性调频扩频调制；

频带宽度：125kHz/250kHz；

射频功率：20dBm(100mW)；

接收灵敏度：-143dBm @SF12/BW 125KHz；

安全性能

冲击电压：2kV；工作耐压：2kV；

电磁兼容

静电放电：4kV；

快速脉冲群：2kV(电源回路)，/2kV(信号回路)；

浪涌：2kV（差模）

使用环境

温 度：-20℃～+60℃；湿 度：相对湿度≤95%；

数据保存

断电后数据保存时间≥10年；

通讯接口

标准RS485；

本地设置端口2400bps；

下行终端通讯端口：波特率可设置（如：1200bps、2400bps、4800bps、9600bps、19200bps）；

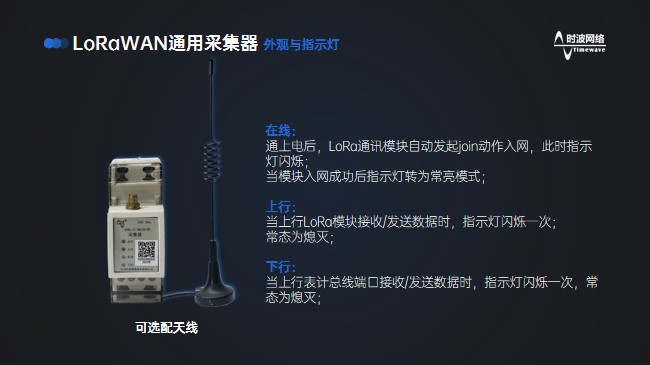

外观
