485转NB-IoT通用采集器DCNL12-TW2397型

DCNL12-TW2397型NB-IoT通用采集器，基于边缘计算的485转NB-IoT采集器（上行NB-IoT，下行RS485），是专为物联网通信场合而定制开发的一款产品。产品兼容RS485接口标准的所有通信协议。

本采集器使用更加简单方便，只需将采集器安装在NB-IoT网络信号所能覆盖的区域中，采集器就能自动抄读下行终端设备数据，自动上传到运营商云平台。更为重要的是适应性强，对下行终端设备的通讯协议没有要求，只需要RS485总线的波特率一致、通讯地址不相同就能对多种或多个终端设备实现自动采集。

主要功能及特点

1.主动上传/双向透传

采集器应用边缘计算技术，有较强的数据存储、处理和控制能力。

通过本地配置RS485端口和远程NB-IoT无线端口都能设置采集器的任务单列表和上传周期时间这两个关键的参数，实现自动抄读、主动上传功能。

专业的接口数据流向自动控制技术，优先处理IoT平台所下发的终端透传指令帧和采集器参数设置指令帧，实现主站对终端的直接控制。

2.任何协议/混合采集

对下行终端设备的通讯协议没有要求，兼容RS485接口标准的所有通信协议，只需要RS485总线的波特率一致、同种类终端的通讯地址不相同就能对多种或多个终端设备实现自动采集。

对NB-IoT无线端口数据流进行自动检测和处理，对数据接收分帧进行合并和发送时有效分切数据，分帧发送的功能，实现了大数据的收/发功能;有效的克服了NB-IoT单帧数据量小于512个字节的限制。

3.级联32终端/导轨安装

支持下行 RS485 接口(波特率可设)，可实现 1 或最多32台终端采集数据主动上传。

采用2P导轨式安装，体积小，稳定性好。

4.交流/直流供电

工作电压AC 220V或DC12V-36V。

采集器状态指示丰富，在现场能通过状态指示灯判定采集器的工作状态，模块掉电时配置的参数能保存起来，重新上电时自动恢复。

5.隔离电源/工具软件

隔离电源，应用公司专利技术，具有有源隔离、抗雷击、抗干拢、抗高压等功能，有效保护了供电电源和RS485 接口的正常工作。

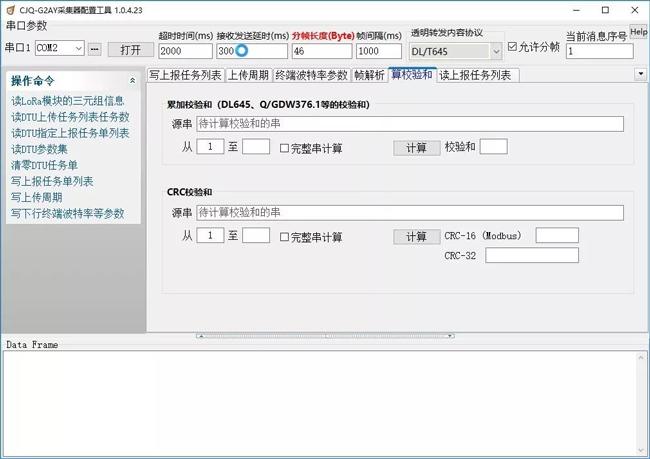

配套的PC端采集器的设置工具软件能够通过本地RS485接口对釆集器多个运行参数进行读/写操作，采集器具备的下行终端设备的抄读任务单下载功能，省去采集器对下行终端设备档案和任务的多层管理，简化了现场参数配置的工作量和操作难度。

主要技术参数

电气参数

工作电压：AC 220V+-120% 50Hz;或者DC12V/24V两种供电方式;

485空闲电压：DC 5V;

485带载能力：最多接入32块RS485终端设备(800米);

消耗功率：有功功率≤3W，视在功率≤5VA;

无线性能参数

频段信息：电信/移动/联通；

网络协议：TCP/UDP/CoAP；

最 大输出功率：23dBm±2dB；

接收灵敏度：-129dBm±1dB；

天线形态

捧状天线，可选配外置吸盘天线、配备标准天线SMA接头；

内置弹簧/PCB天线，提高设备的安全防护；

安全性能

冲击电压：2kV;

工作耐压：2kV;

电磁兼容

静电放电：4kV;

快速脉冲群：2kV(电源回路)，/2kV(信号回路);

浪涌：2kV(差模)

使用环境

温 度：-20℃～+60℃;湿 度：相对湿度≤95%;

通讯接口

通讯接口：标准RS485;

本地设置端口2400bps;

下行终端通讯端口：波特率可设置(如：1200bps、2400bps、4800bps、9600bps、19200bps)；
