Cat.1通讯模块(单/三相智能表)

'时波'Cat.1通讯模块基于边缘计算的单、三相智能电能表通讯模块，实现单、三相智能电能表独立安装，电气接口统一，避免了电能表的二次开发。

'时波'Cat.1通讯模块内嵌具备LET Cat.1和GPRS双模的联网通讯模组和高速32位微型处理器。只要智能电能表的使用环境在Cat1通信网络覆盖范围内均能实现电能表即时接入管理平台，接收并应答平台下发的抄读/控制指令，同时还能通过有效的管控通讯模块内部的上传周期和上报任务等运行参数，自动地获取电能表的各项数据，定时主动上传到云平台。该通讯模块可以直接替换当前电能表的PLC模块或小无线模块，实现Cat.1网络入网、通过TCP协议与指定的服务器平台建立连接。

主要功能及特点

1、采用标准的国家电网智能电表通讯接口及模块盒设计，能适合绝大部分智能电表，可直接更换(热拔插)。

2、通讯模块具备上电后自动获取当前配装的智能电表的唯 一通讯地址信息，并与自身的远程通讯地址实现绑定。

3、通讯模块通过配置上传任务单和上传周期时间等运行参数，可以定时自动执行抄读电能表的指定数据并主动上传给服务平台；

4、专业的接口数据流向自动控制技术，优先处理平台网关所下发的指令帧，完成实时双向透明传输；

5、通讯模块状态指示丰富，在现场能即时通过状态指示灯判定模块的工作状态。

6、通讯模块掉电时配置的参数能保存起来，重新上电时自动恢复。

7、延迟低，4G网络承载，毫秒级延时体验。

8、基于现有运营商网络，覆盖广、稳定性高。

9、SIM卡即插即用，支持电信、移动和联通三家运营商的4G网络；

规格及主要技术参数

频段信息：TD-LTE Band38/39/40/41；FDD-LTE Band1/3/5/8；GSM Band3/8；

功率等级：TD-LTE Band38/39/40/41  +23dBm(Power class3)；FDD-LTE Band1/3/5/8  +23dBm(Power class3)；GSM Band8  +33dBm(Power class4)；GSM Band3  +30dBm(Power class1)；

天线接口：标准天线SMA接头；

供电电源： DC12V，500mA；

数据保存：断电后数据保存时间≥10年；

通讯接口：标准TTL串口；

电能表通讯接口波特率：2400bps；

通信协议：下行：符合DL/T645-2007通讯协议；上行：TCP协议；

工作温度范围：-25℃～60℃；极限工作温度范围：-40℃～70℃；储存和运输极限温度范围：-40℃～70℃；相对湿度：＜75％；大气压力：63.0kPa～106.0kPa（海拔4000m及以下）；

外型和天线安装

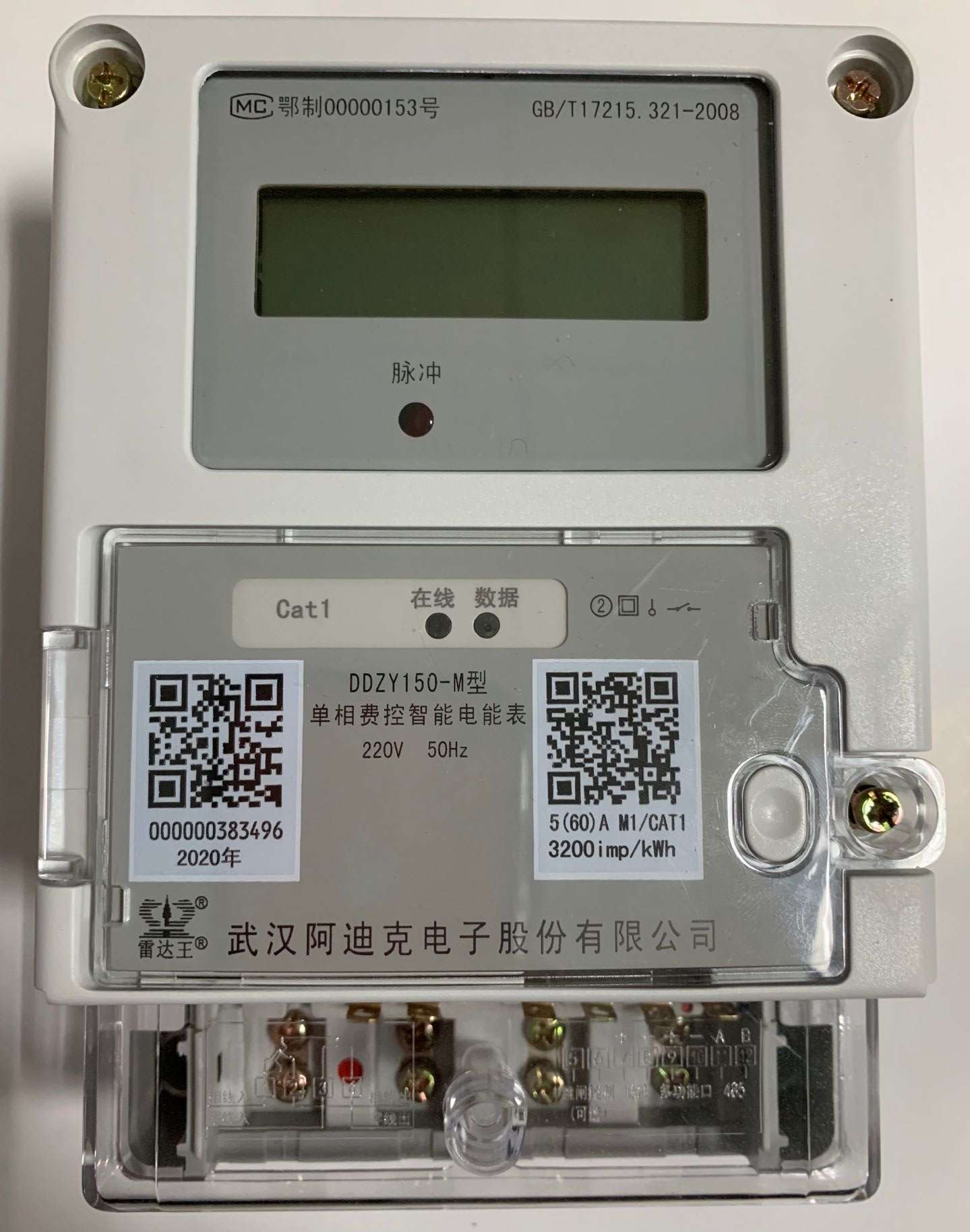

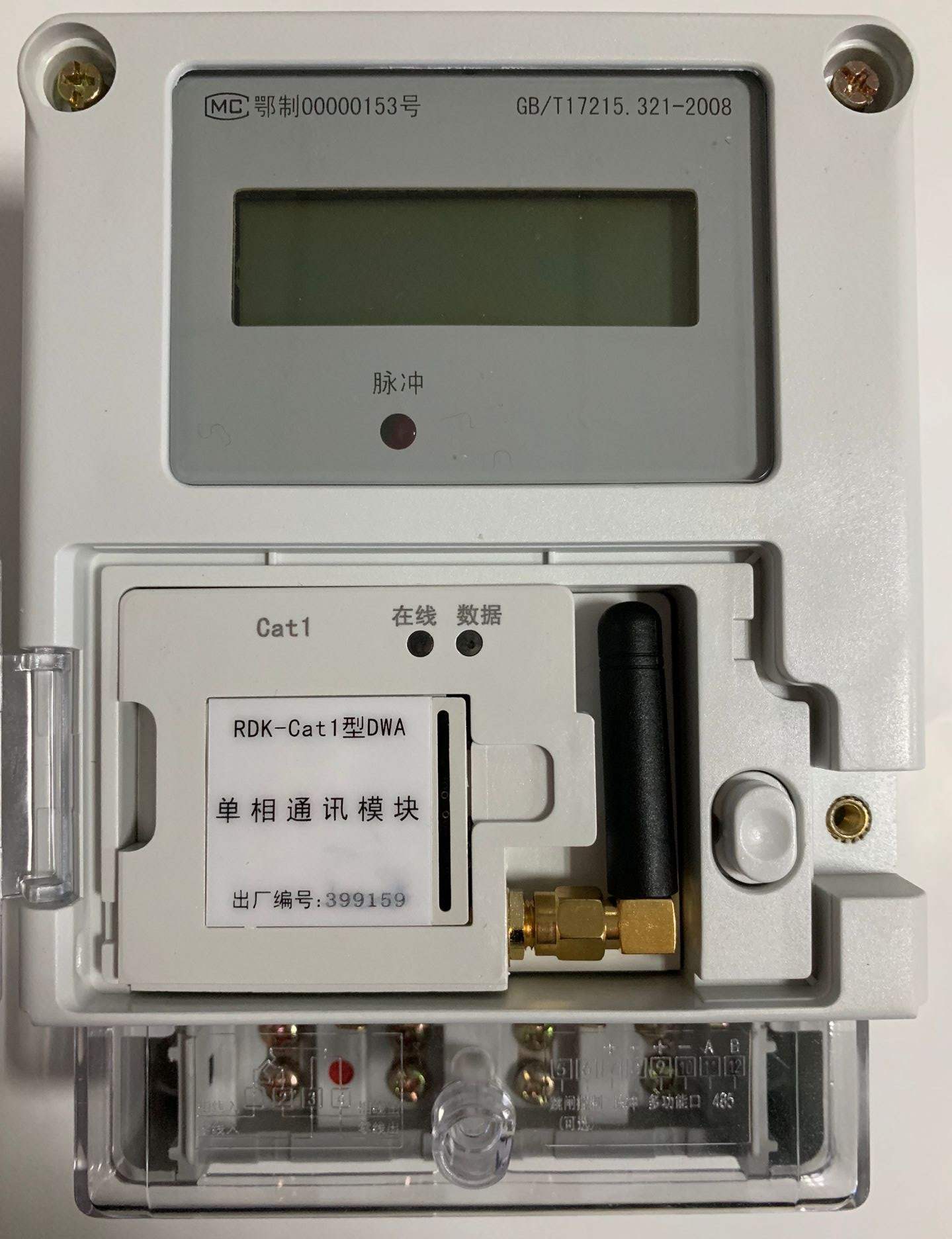

单相智能电能表与Cat1通讯模块组装展示图

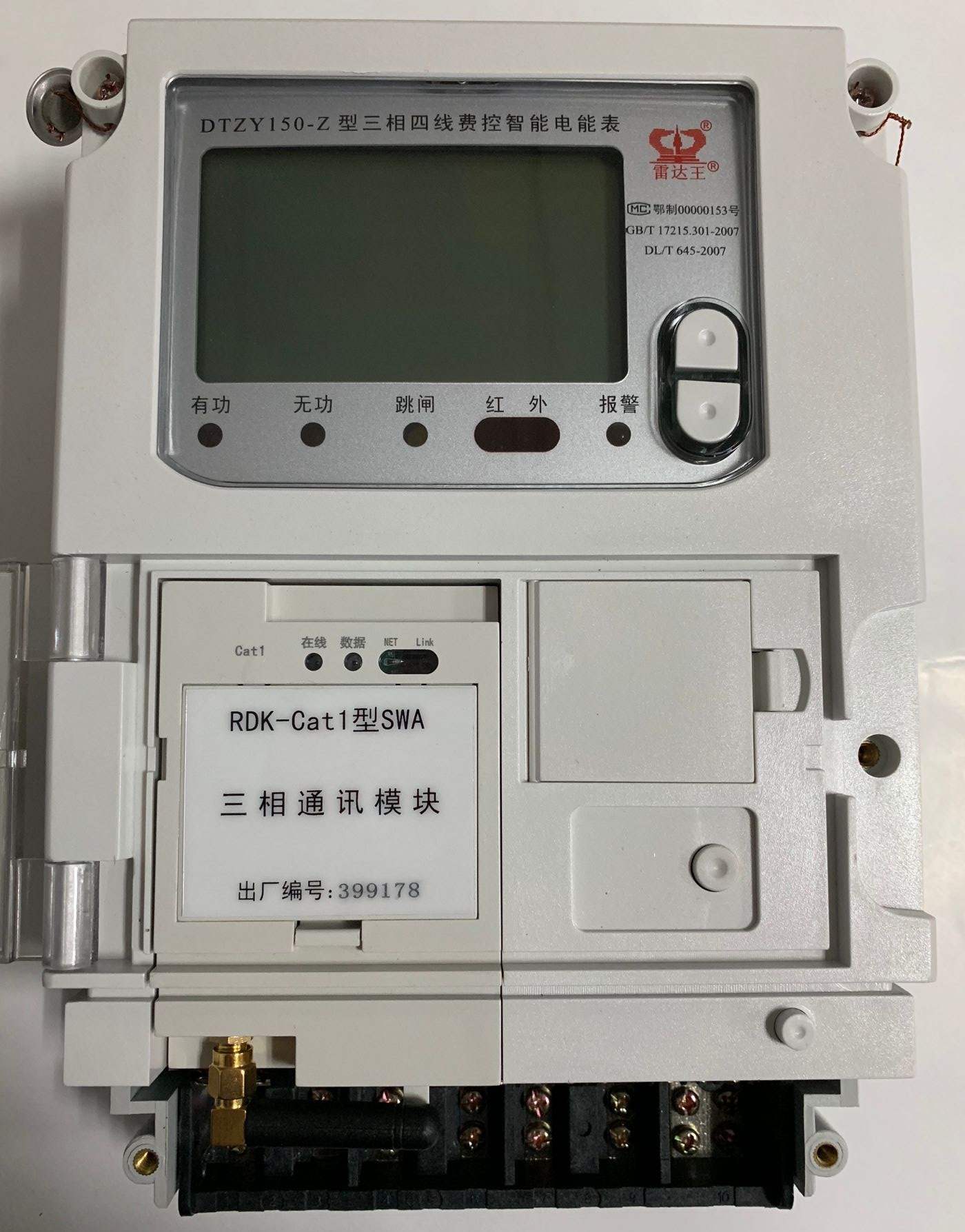

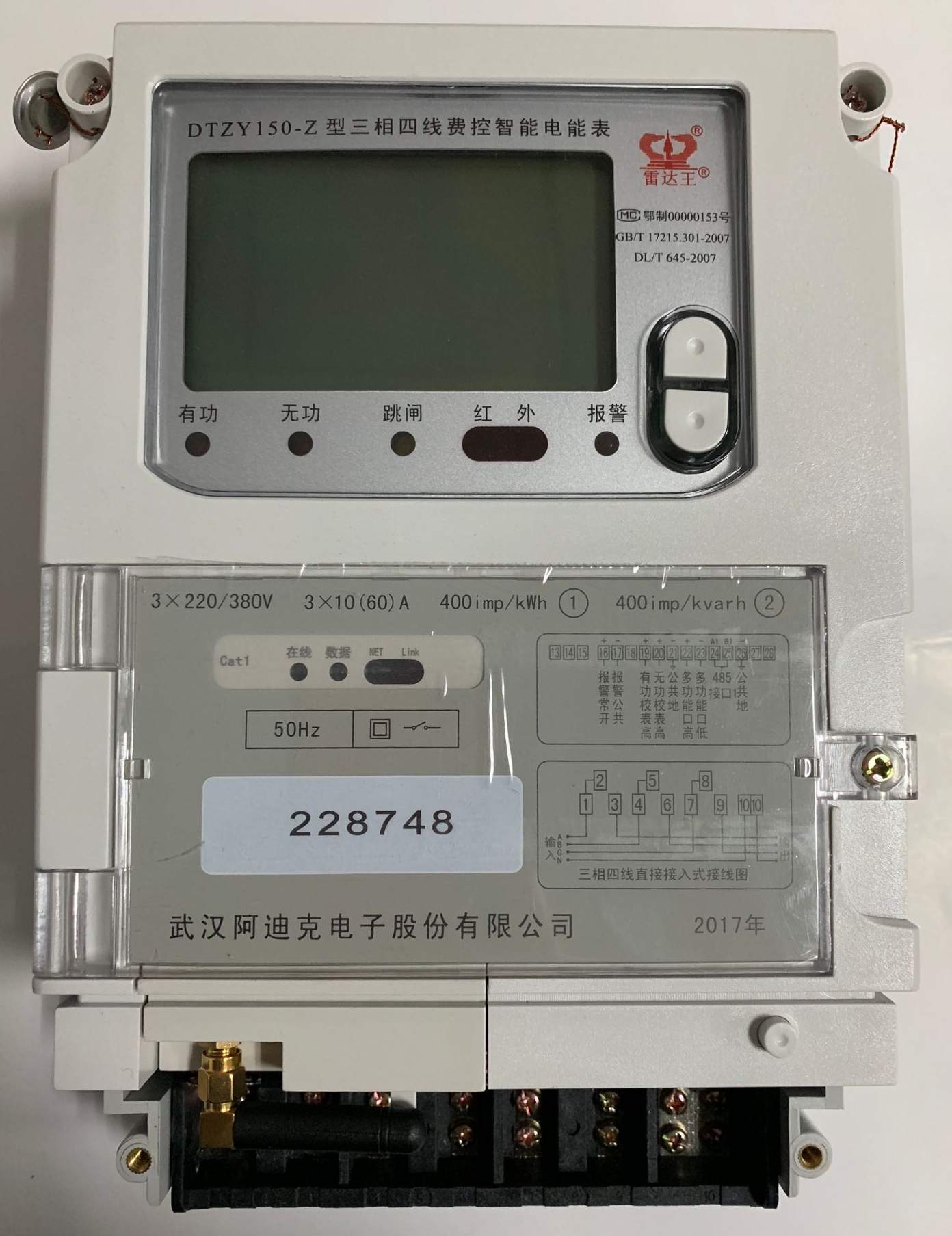

三相智能电能表与Cat1通讯模块组装展示图
