单相物联网电能表DDZY2397型

单相物联网电能表DDZY2397型

产品介绍

‘时波’DDZY2397型单相费控智能电能表是我司研制的全数字化智能电能表，采用SOC高集成度芯片，具有有功电能计量功能外，还有在线功率显示、智能防窃电、过载控制、远程集中抄表等多种功能，通过LoRoWAN/NB-loT/CAT1/蓝牙无线网络将数据传送到相应平台。具有高精度、低功耗，稳定性好的特点，可广泛应用于城市、农村或工厂企业单相交流电的计量场合。

详情介绍

‘时波’DDZY2397型单相费控智能电能表是我司研制的全数字化智能电能表，采用SOC高集成度芯片，具有有功电能计量功能外，还有在线功率显示、智能防窃电、过载控制、远程集中抄表等多种功能，通过LoRaWAN/NB-IoT/CAT1/蓝牙无线网络将数据传送到相应平台。具有高精度、低功耗，稳定性好的特点，可广泛应用于城市、农村或工厂企业单相交流电的计量场合。

主要功能及特点
1.计量正向有功、反向有功电能功能。能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态。具有过载保护功能。
2.远程断、送电功能：通过RS485等通信接口发出断电指令，切断用户负载回路;或发出送电指令 , 接通用户负载回路。
3.主动上传/双向透传功能:通过LoRaWAN/NB-IoT/CAT1/蓝牙(任选一)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)。
4.通信规约符合 DL/T645-2007《多功能电能表通讯规约》。

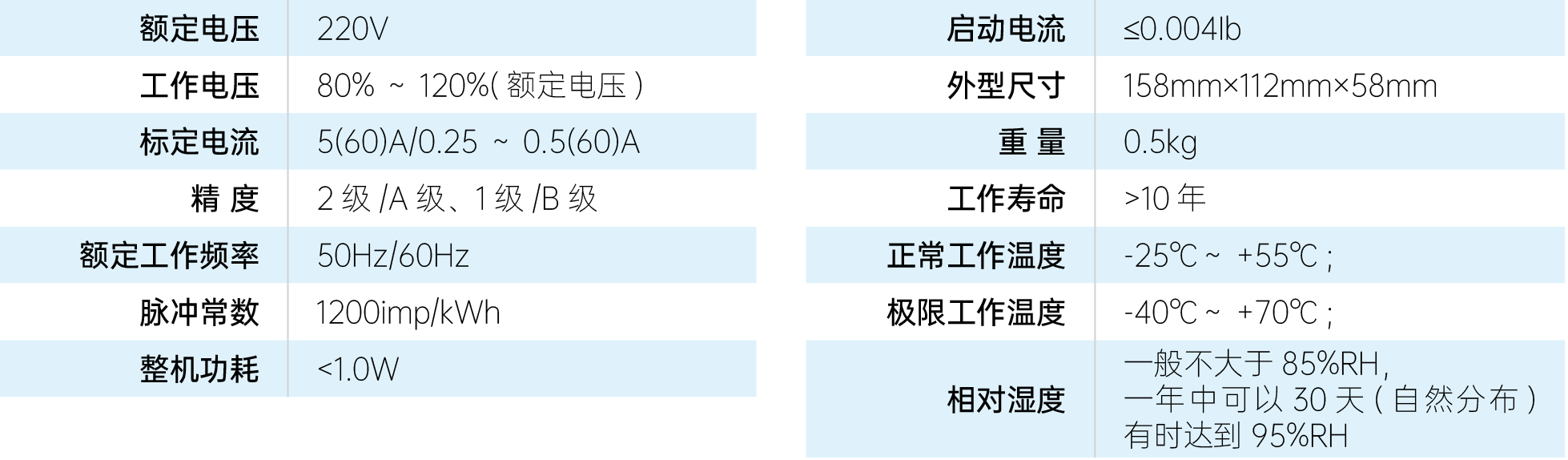

规格及主要技术参数
符合国标GB/T17215.321-2008/2021、DL/T645-2007标准

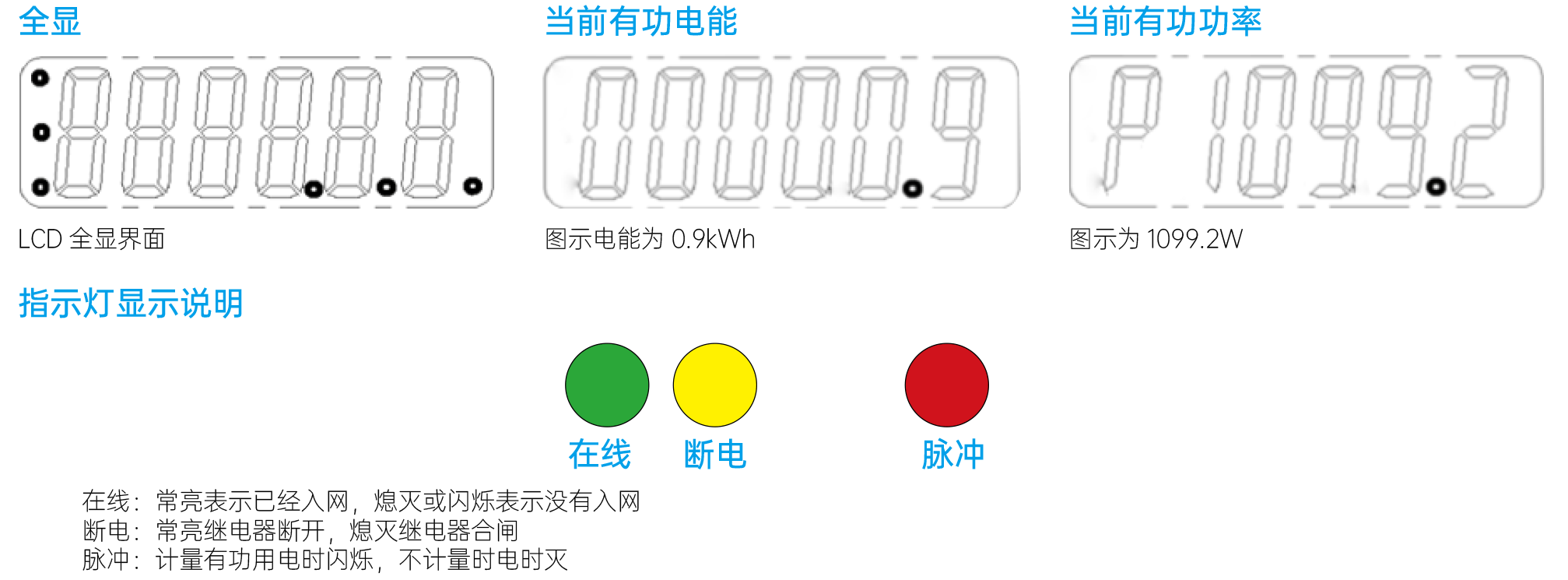

显示说明
上电后，液晶屏全显3秒，再显示当前有功电能，当前有功功率，交替显示。

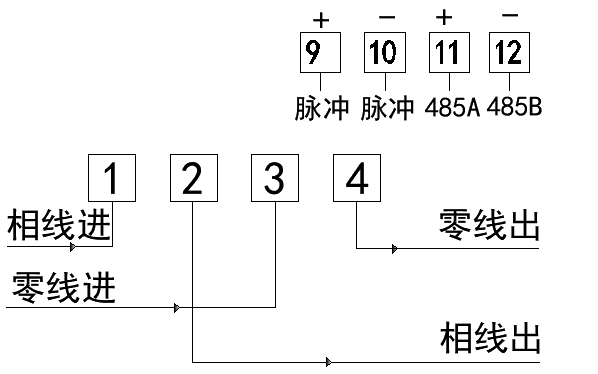

接线图
主端子接线如图所示：其中1为相线进，2为相线出，3为零线进，4为零线出。在电能表主端子上方有4个辅助端子，其中，9、10为计量脉冲输出，11、12为485通讯接线端子。

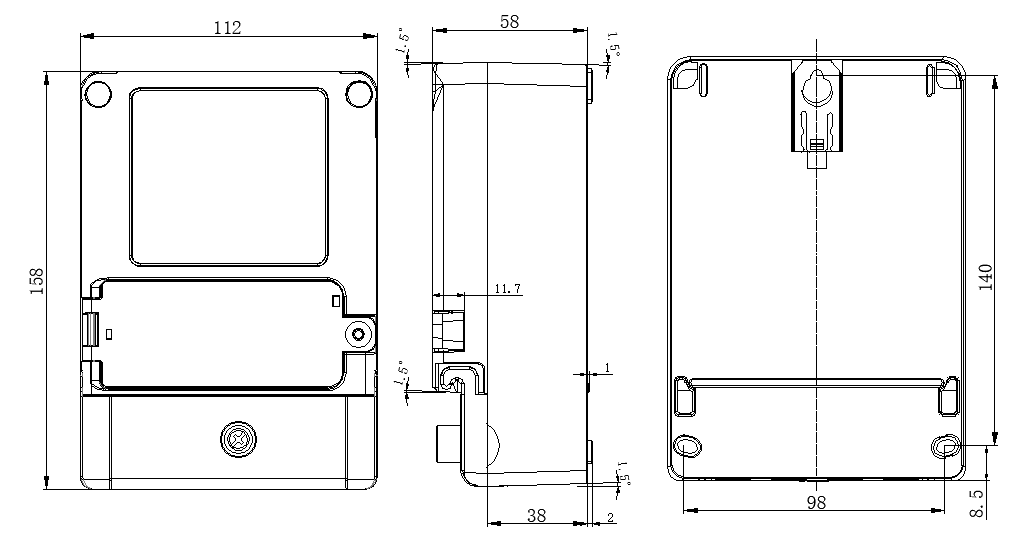

外形尺寸
长宽高：158mm×112mm×58mm
