单相负载识别电能表DDZY2397型

‘时波’DDZY2397型单相费控智能电能表（单相负载识别智能电能表）采用专用大规模集成电路，应用数字采样处理技术及SMT工艺，具有外围元件少、结构简单、可靠性高、功耗低、寿命长等特点。除具有有功电能计量功能外，还有在线功率显示、一进二出双控、一进二出三控和负载识别、智能防窃电、过载控制、远程通过LoRaWAN/NB-IoT/Cat.1/蓝牙无线网络集中抄表等多种功能。可用于管控学生或职工公寓用电，在保证空调等设备正常运行的情况下，有效降低用电安全隐患，减少用电浪费。

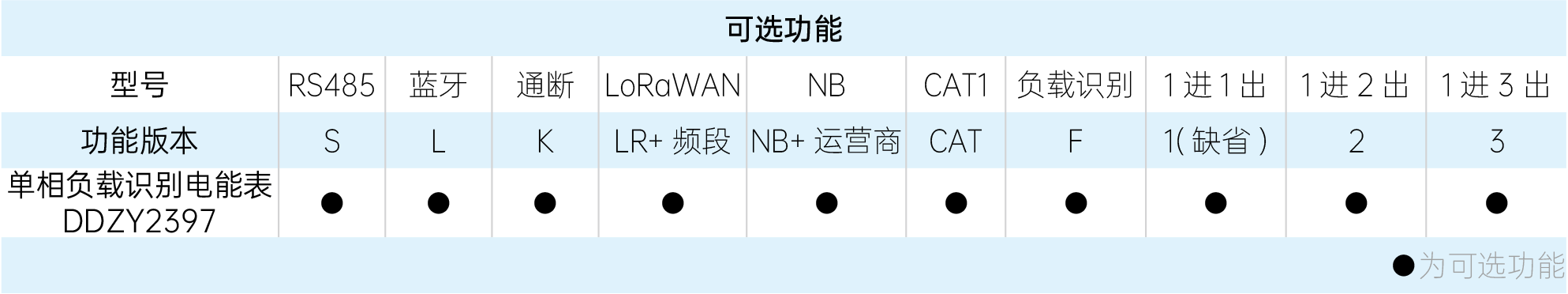

功能及特点

1.双路独立计量正向、反向有功电能、可设置总、主、付回路有功电能。电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储。可存储、显示上12个月各项电量。

2.能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态。

3.分时段限电流、功率功能:具有两套分时段限时表，并可以根据设定的两套分时段限时表切换时间进行自动切换。每套分时段限时表最 大支持10段分时设置。当电流/功率处于超限使用并超过超限使用时间后拉闸断电，断电后时间达到用电恢复时间后可以自动恢复。

4.固定功率限时功能:当电表长时间处于某种功率波动范围内并超过固定功率阀值后达到固定功率可以使用时间后拉闸，拉闸后达到设定的恢复供电延时后合闸。

5.突变功率限制功能:当电表在突变周期内功率增加值超过功率突变阀值后拉闸，拉闸后达到设定的恢复供电延时后合闸。

6.具有两套可以任意编程的费率(尖、峰、平、谷)和时段，并可在设定的时间点起用另一套费率和时段。每套费率时段全年至少可设置2个时区；24小时内至少可以设置14个时段；时段最小间隔为15分钟；时段可以跨越零点设置。

7.具有瞬时冻结、定时冻结、日冻结、约定冻结、整点冻结等冻结功能。

8.具有清零、编程、校时、掉电、拉闸、合闸等事件记录功能。

9.远程断、送电功能：通过RS485等通信接口发出断电指令，切断用户负载回路;或发出送电指令 , 接通用户负载回路。

10.主动上传/双向透传功能:通过LoRaWAN/NB-IoT/CAT1/蓝牙(任选一)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)。

12.符合国标GB/T17215.321-2008/2021、通信规约符合 DL/T645-2007《多功能电能表通讯规约》。

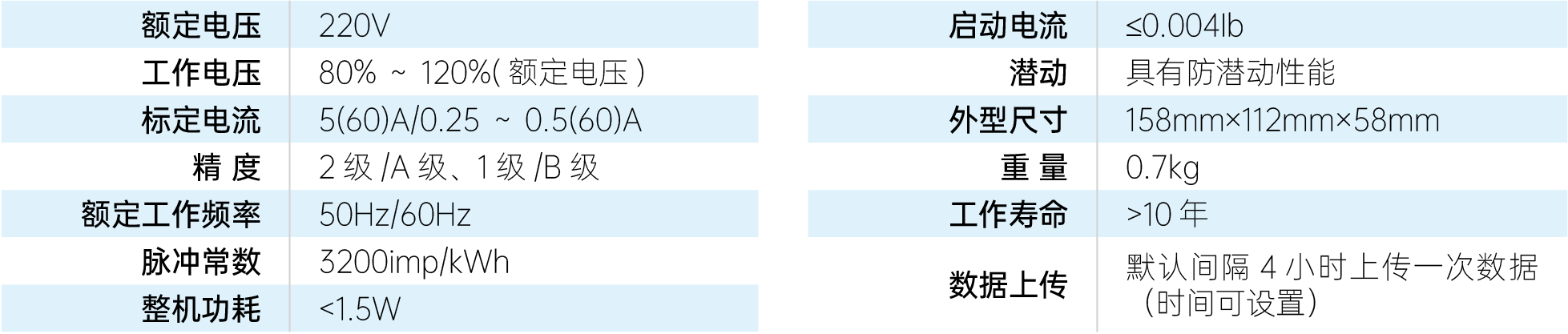

规格及主要技术参数

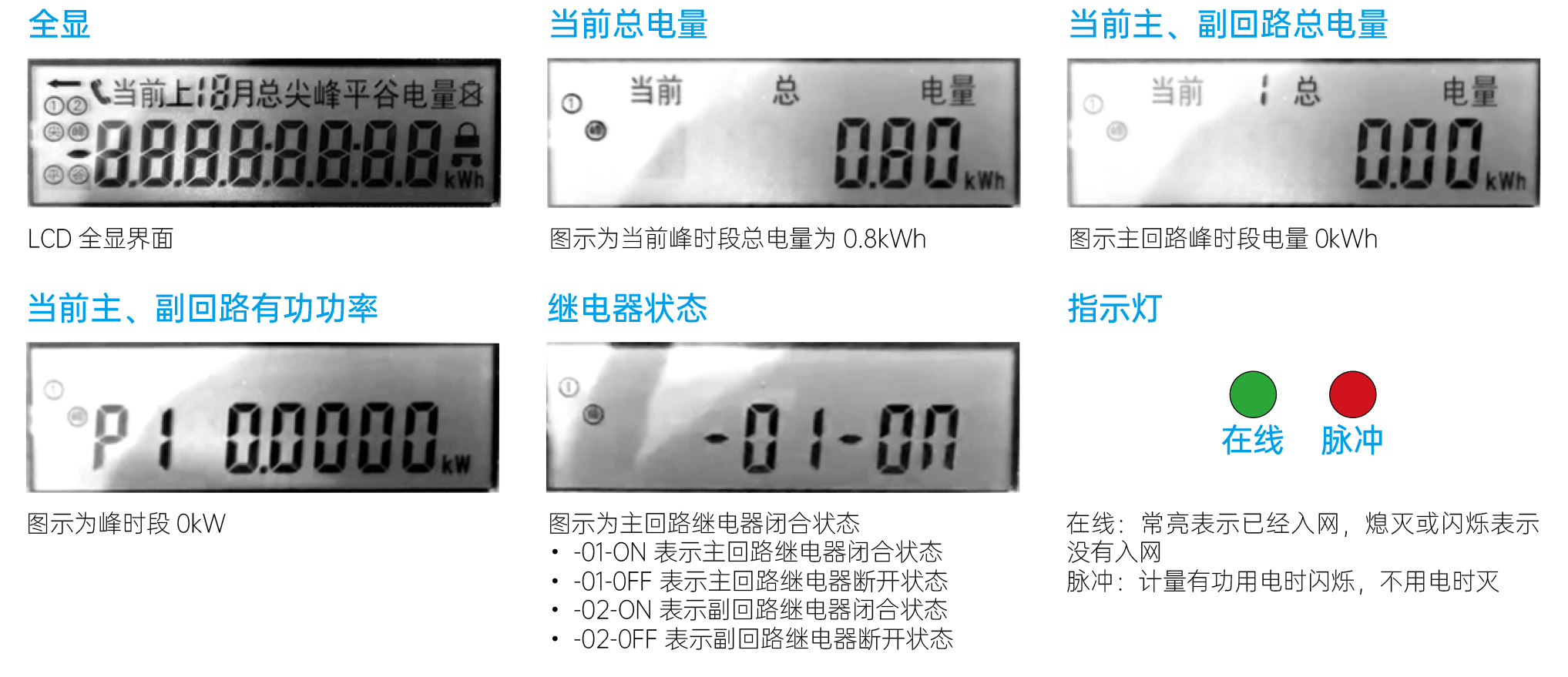

显示说明

上电后，液晶屏全显5秒，交替显示当前总有功电能、当前主回路总电能、当前副回路总电能、当前主回路有功功率、当前副回路有功功率、当前日期、时间、主回路继电器状态、副回路继电器状态，按键可显示表号和当前电压（具体内容见附录），按键显示停止5秒后恢复交替显示。

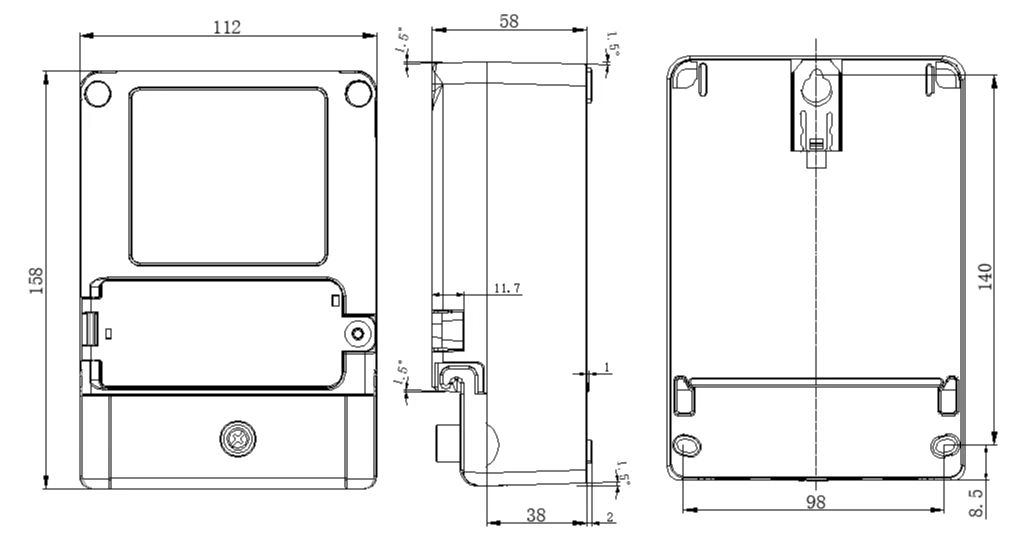

外形尺寸

长宽高：158mm×112mm×58mm
