WS垂直螺翼式可拆式水表（大口径）

WS型垂直螺翼式大口径工业水表内置不锈钢滤网设计适合国内用水环境，适用于流量变化较大的场合的水计量。集合了水平螺翼式水表和旋翼式水表的优势，采用全流量检测，被测水流为轴向水流，低进高出，测量精度高，在低流量下，精度高于其他类型水表。

结构设计上，湿式液封式水表取消了蜗轮蜗杆传动机构，由叶轮直接驱动计数器，极低的始动流量。不锈钢内置滤网设计，无需加装滤网，确保了产品长期稳定的工作。

主要特性

1.采用可拆式机芯结构，便于维护，量程宽，适合流量变化较大的场合。

2.不同口径，不同机芯，全流量检测 , 测量精度高。

3.调节机构内置式结构，有效防止私自调表。

4.高耐磨性轴承系统确保产品的长期稳定性和可靠性，明显提高了产品的最 大流量。

5.六位加大数字字轮读数，整体性能全面优于 LXS 旋翼式水表。

6.采用环氧树脂粉末涂层壳体和不锈钢紧固件，最 大限度防锈，延长使用寿命。

7.可配置防撬保护外罩，安装时无需在表前表后安装直管段，无需加装滤网，水平安装。

8.可配置磁传干式计数器，保证整洁，显示清晰。可配置发讯计数器，多种脉冲讯号输出(单/双/三干簧管，发光二极管，金属感应器，霍尔元件)。

主要技术性能

使用条件：

被 测 水 温：0.1～30℃

最 大允许压力：≤1Mpa

最 大压力损失：≤0.063Mpa

准确度等 级：2 级

反向流计量：不可测

安装方位限制：H(水平)

最 大允许误差：在水温 0.1℃至 30℃范围内，水表的最 大允许误差在高区(Q2≤Q≤Q4)为±2%，低区(Q1≤Q<Q2)为±5%。水温超过 30℃时，水表在高区的最 大允许误差为±3%，低区仍为±5%。

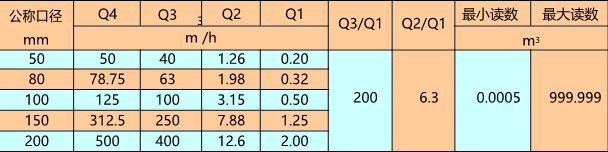

主要技术参数

符合国家标准 GB/T778.1-2007 / ISO4064-1：2005。

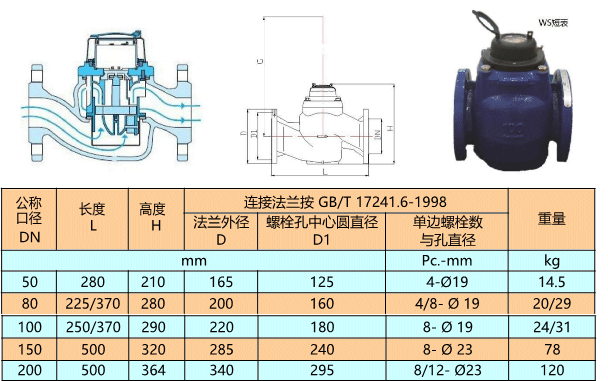

外形图及安装尺寸

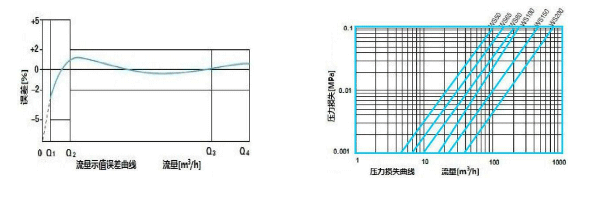

流量误差、压力损失曲线
