物联网智能水表LXSY型(带阀/不带阀)

‘时波’LoRaWAN物联网水表由水表基表、电动球阀(阀控)、磁阻传感器、MCU、无线通讯模块、控制电路等部件组成，机电分离结构设计。采用高容量锂亚电池组供电，为数据采集、阀门控制及无线数据传输提供长期稳定的能量保证。采用LoRa WAN无线通信模块，通过扩频通信技术将用户用水数据主动(默认1天1次)上传到LoRa WAN网关，网关再通过LTE 4G网络或以太网等方式上传至系统数据服务中心。该系统具有通信距离长、容量大、安装快捷方便、使用寿命长等优点。

‘时波’LoRaWAN物联网水表基表为干式结构，干式水表因其计数机构与被测水隔绝，故不受水中悬浮杂质的影响，确保计数机构的正常工作和读数的清晰，同时也不会像湿式水表那样，因表内外温差而造成玻璃下方起雾或凝结水珠等影响水表抄读的现象。

功能及特点

1.分体式结构：电子单元与基表相对独立。

2.计量准确：采用非接触式全电子检测逻辑,计量精度为10升，确保机电一致。

3.具有触摸按键唤醒及长按键立刻上线远传数据功能。

4.具有红外通讯接口，可进行相关参数的读取和设置。

5.具有各项告警功能：异常状态、持续小流量、持续大流量、计量模块故障、电池电压异常、阀门异常等。

6.定时采集定点上传功能：定时采集水表数据，在设定时间点自动上传数据(默认每天一次)，同时可接收并执行平台的有效指令。

7.自动切换上报模式:现场信号异常是自动切换到月上报模式，信号恢复时可自动恢复成日上报模式。

8.微功耗设计：采用3.6V锂亚电池组(ER26500+HPC1520)，休眠电流小于10uA。

9时钟校准功能：水表上线入网后自动校时和平台远程校时功能。

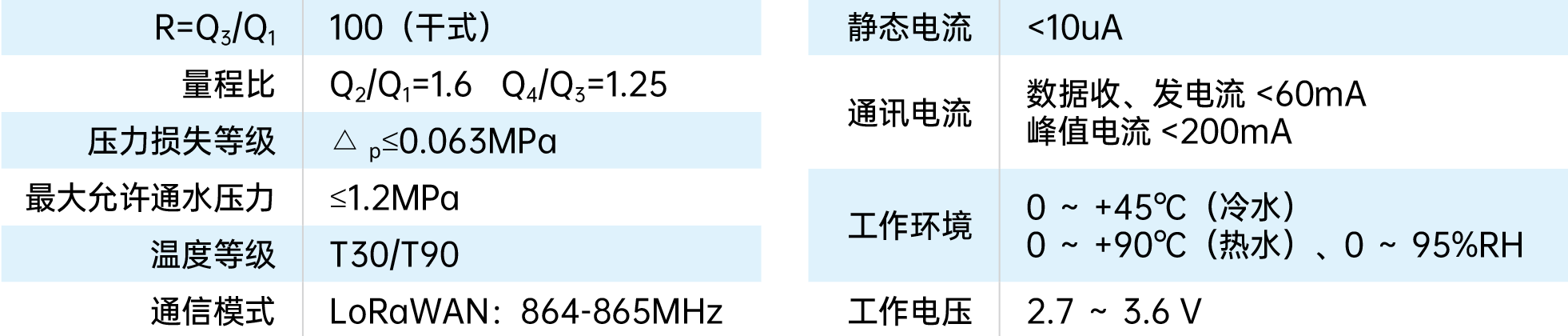

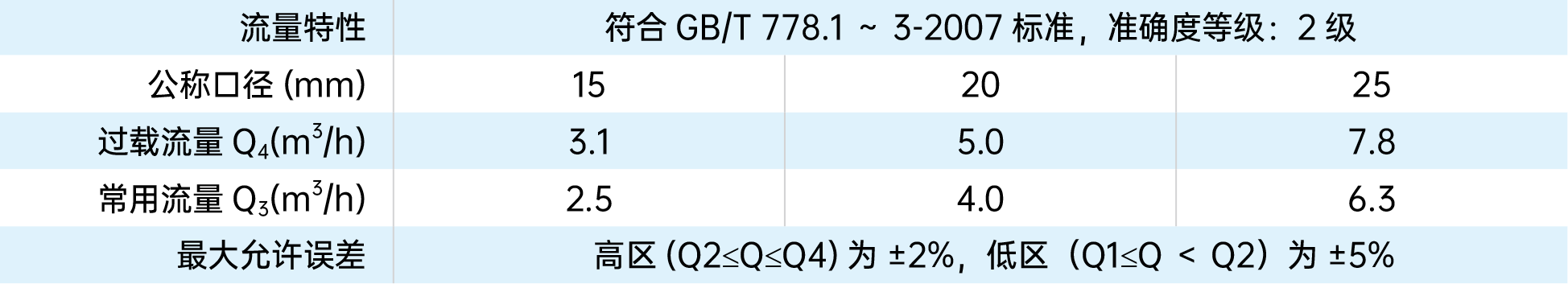

规格及主要技术参数

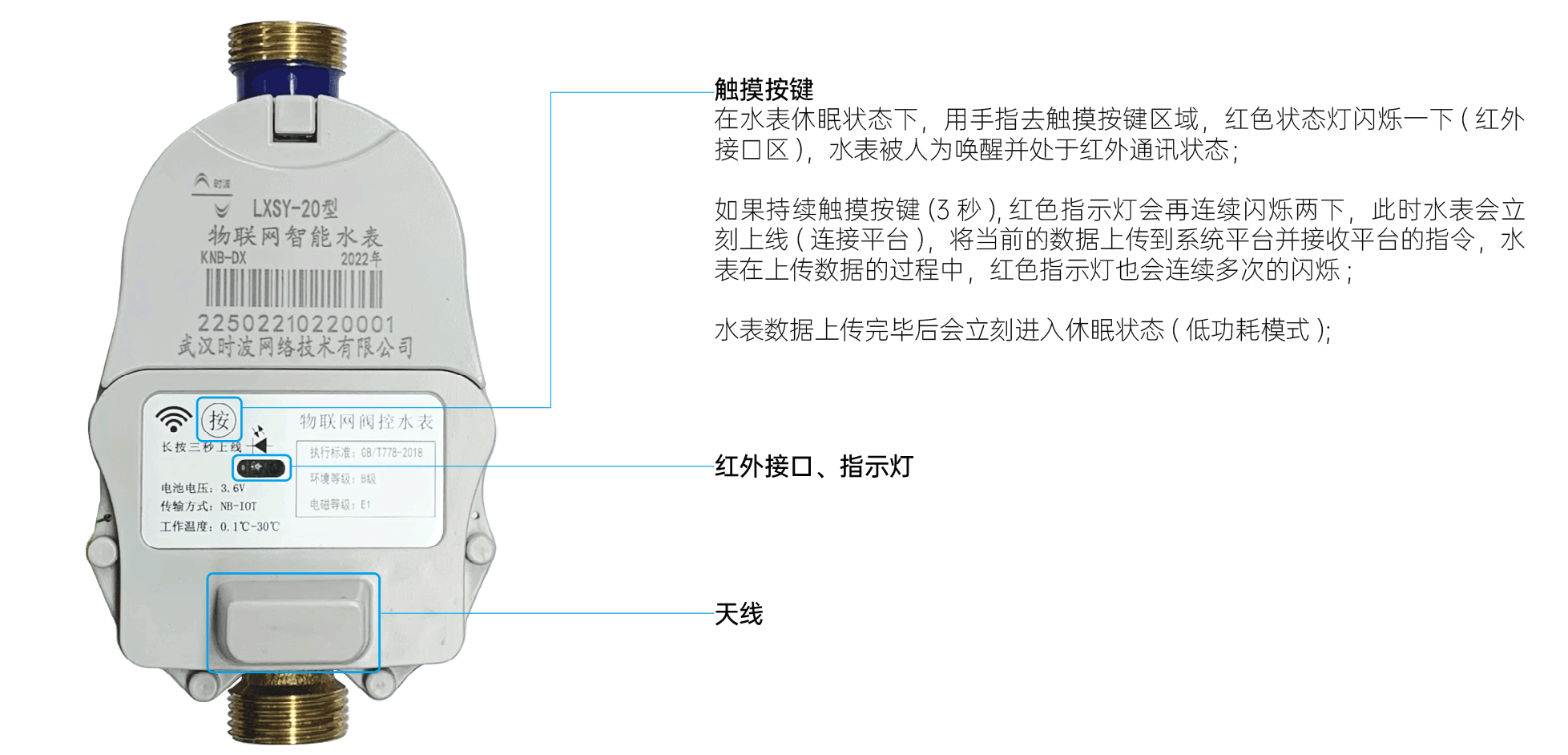

操作介绍

水表在正常状态下，每天会自动上线一次(可设)，通过无线通讯，将水表数据上传到系统平台，同时接收并执行系统平台的相关指令(参数设置及阀控等)。

为了防止人为恶意的多次触发水表上线(损耗电池电量)，我们特定设置了按键触发上线的间隔时间(5分钟)，即连续两次触发上线的间隔时间必须大于5分钟。同时规定了，每天按键触发上线的次数不能大于8次(红外通讯设置上线指令不受该次数的影响)。

水表在关阀状态下，每月首 次长按触发键3秒，水表阀门将开启，可以透支使用3m³水，当透支的3m³水量使用完毕，水表则自动关闭阀门。

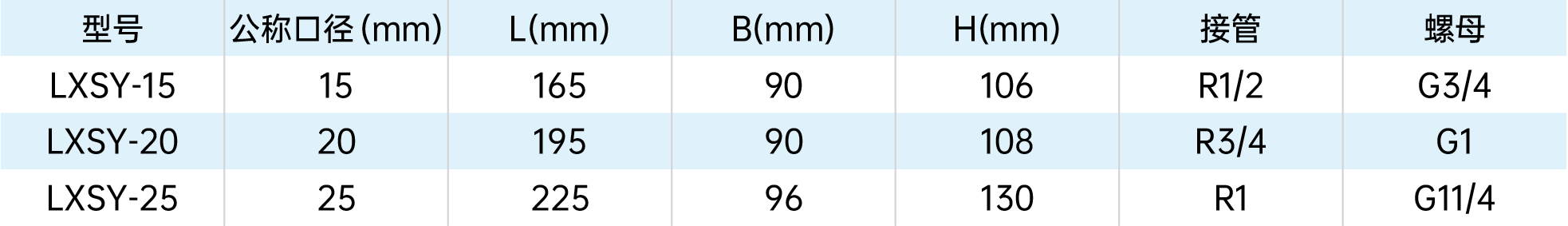

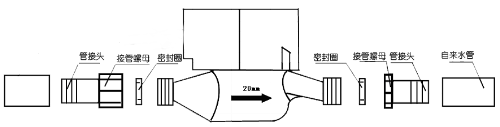

外形尺寸
