配电室动环监测管理系统

武汉时波网络根据配电室的实际情况，自主研发TimeWaveCloud配电室动环监测管理系统和智慧能耗动环监控单元(iFSU)。实现电流、电压、功率、功率因素等负载运行监测，母线测温监测、电缆测温监测、环境监测、门禁、空调/风机等控制，实现动力环境监测，避免运行环境的失控导致配电设备运行故障，延长设备的使用寿命，保证维护人员安全。

主要功能特点

1.集中控制：iFSU集中控制;

2.通讯方式：上行4G(CAT1)/WLAN，下行RS485/无线;

3.软件架构：B/S架构+小程序/APP+标准API;

4.系统整合：电力监测、环境监测、安防监测、母线/线缆温度监测集成一体;

5.实时监测：监测和显示配电室设备的电压、电流、有功、无功、功率因素等运行参数，监测配电室环境运行参数;

6.实时报警：电参数、温度、湿度异常、设备故障或通信故障均可报警;

7.报警方式：弹窗报警、语音报警、短信、微信报警、声光报警;

8.数据查询：展示和查询配电室实时运行信息;

9.展示方式：看板展示、图表、曲线图形展示;

10.运行报表：日、月、年及运行报表;

11.权限管理：定义不同级别用户的权限，保证运行可靠安全;

12.布置方式：云平台、本地布置;

接线图

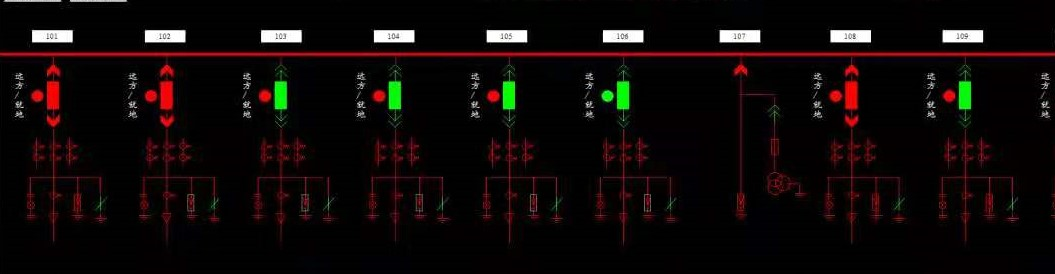

10kV箱变/配电室一次接线图

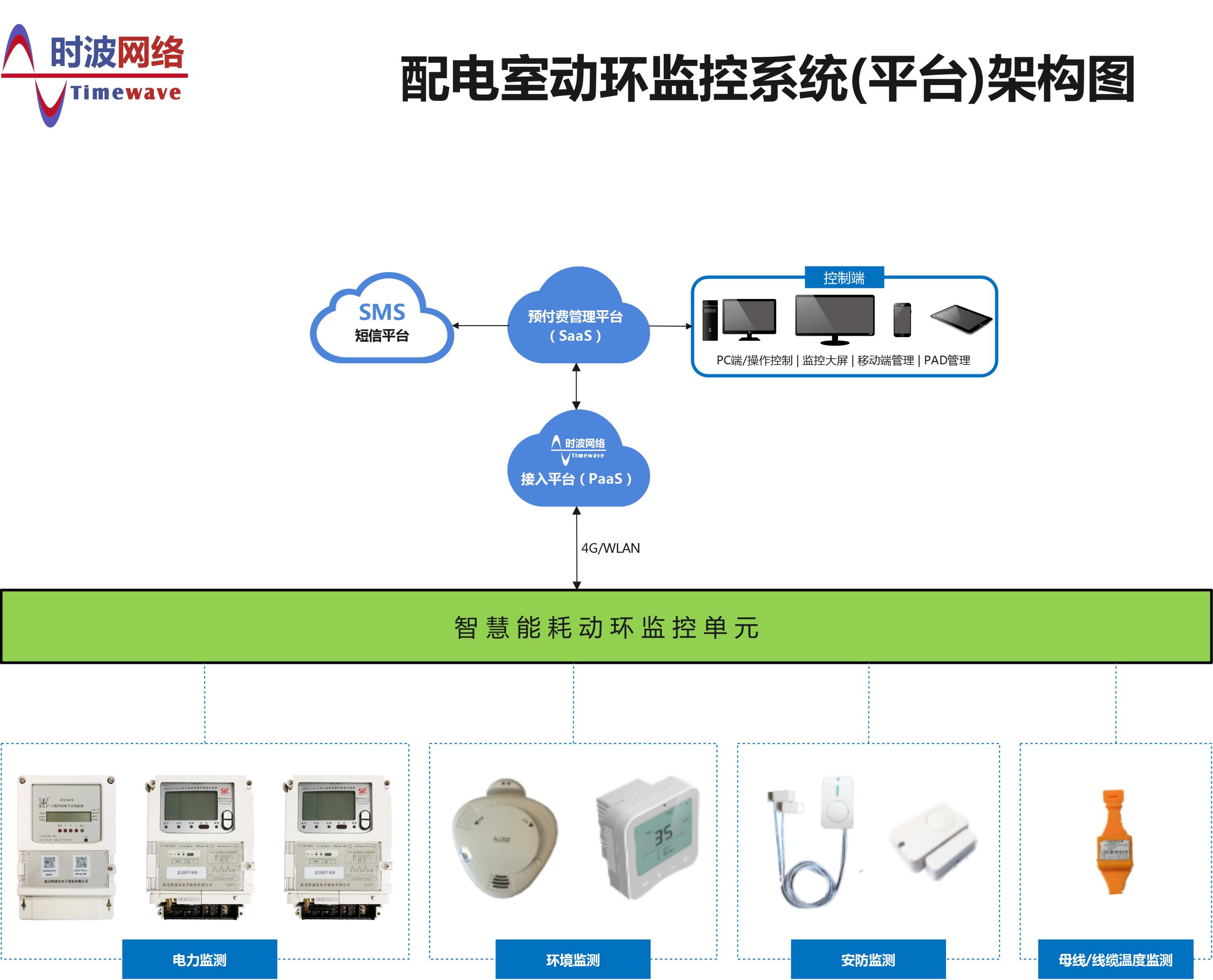

系统架构

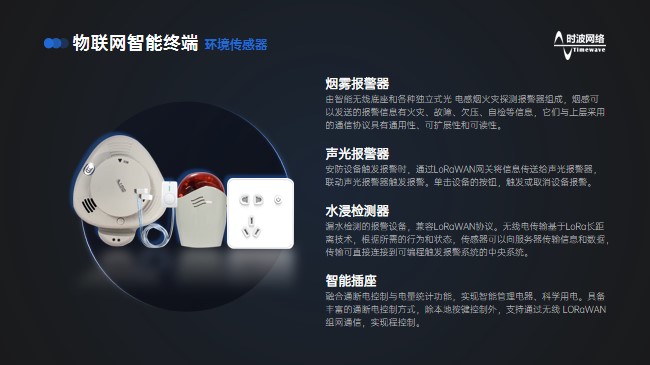

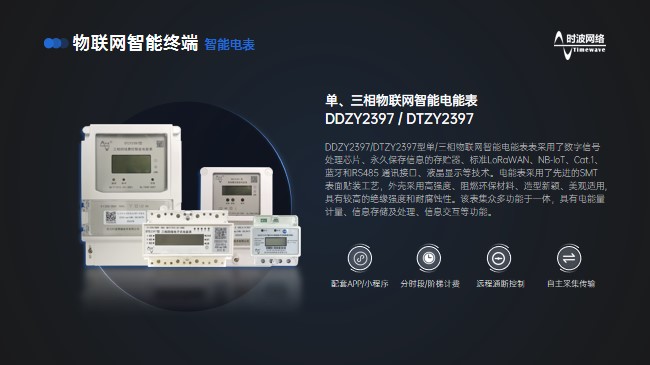

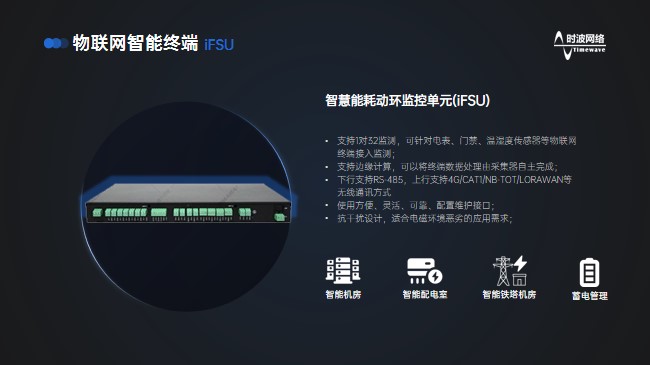

配套硬件产品

系统功能

监测数据信息

电能数据：各类电能参数、电压、电流、有功功率、无功功率、功率因数等;

越限数据：电压、功率、温度等;

温湿度数据：母线触点温度、线缆温度、环境温度、环境湿度;

烟雾报警器状态及报警消除等；

屏幕展示

平台接入总览(平台运维)：主要展示总接入量、总变压数量、变压器总容量、总设备数及日负荷、日电量和地图展示等;平台运维展示可以共用；

用户展示总览：展示所有用户的用电概况、站点概况、运行状态及曲线和告警等，可在下拉框选择用户;

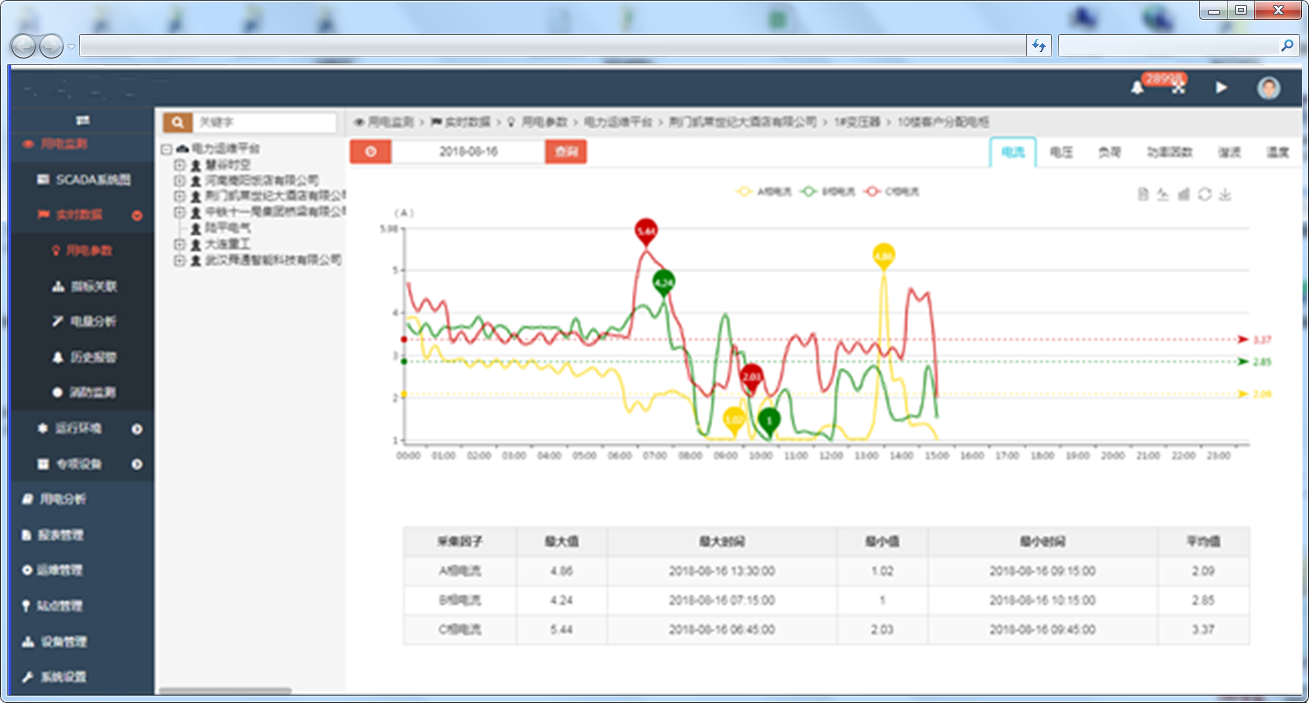

用电参数:显示指定站点的实时和历史电压、电流、功率、功率因数等曲线信息;

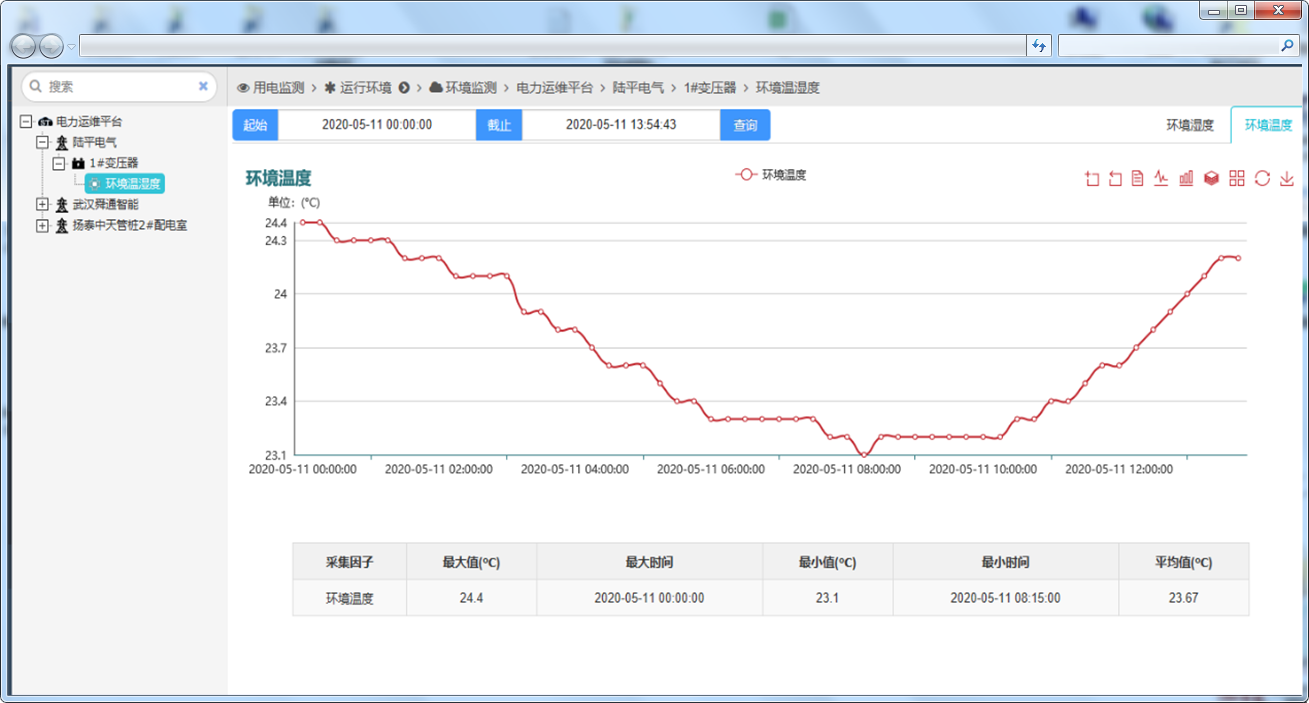

温度信息：显示变电室内环境温度的曲线图和采集时间及平均值等信息;

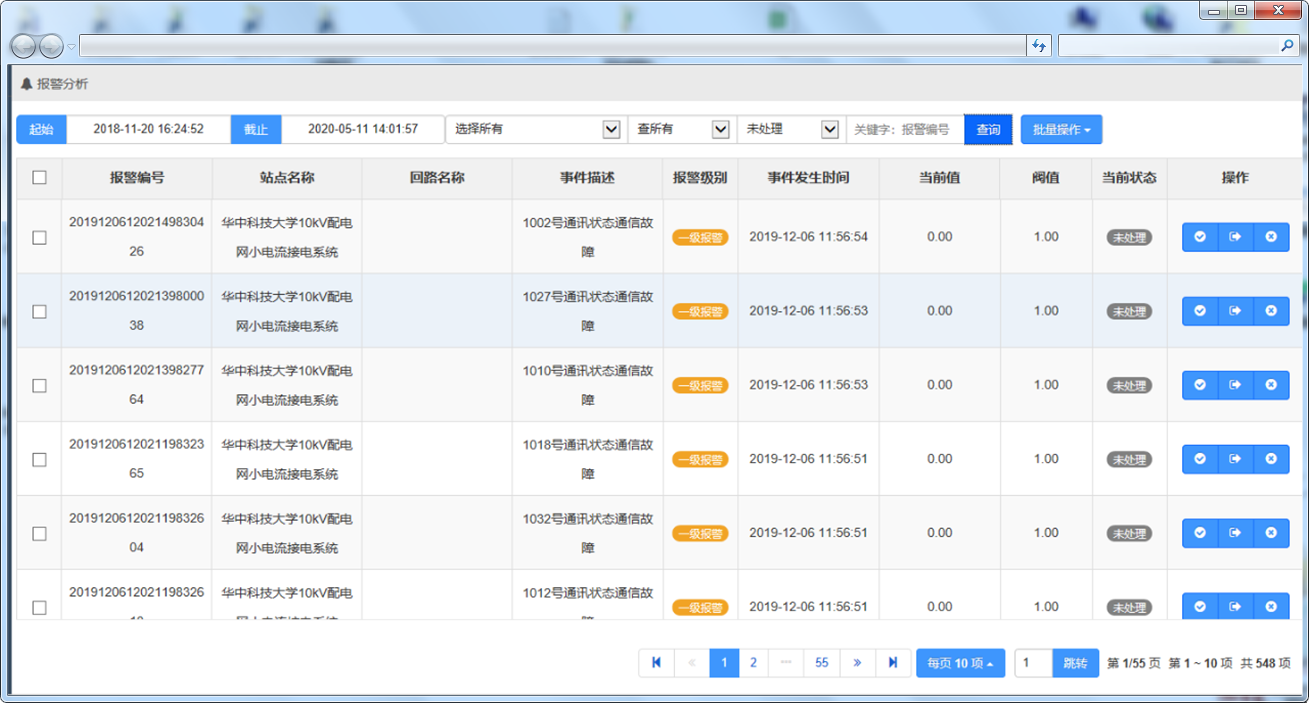

预警信息：这里记录站点的报警信息。报警包含：电压，电流等越线报警;开关量报警;事件报警;其他报警。记录报警的的总数和类别，根据不同搜索条件筛选报警信息，并且可以查看报警的状态，通过报警的派单功能给运维人员派单处理问题。

用户管理：用户权限设置、操作记录、控制记录、系统记录等4个子项，用户权限可以在高等级的用户授权下，进行用户权限设置和更改，操作记录为系统操作的记录情况，如：页面切换，系统数据查询，设备操作等都有详细的记录;控制记录为记录系统下发控制的信息，包括，时间、用户、操作了哪些控制等，作为后续控制系统分析的重要依据;系统记录为记录系统运行的相关状态。
