智慧工厂能源监管系统

应用LPWAN技术帮助企业搭建智慧工厂能源监管系统，打造“一平台、五个子系统”。用能计量及信息采集、能耗监测分析、配电室动环监测、收费管理子系统及省市平台对接系统。

通过智慧工厂能源监管系统将用能单位总用能(1级)和各回路用能(2级)及重点区域/车间、工艺、设备用能(3级)汇总，对配电室能耗环境进行监测;通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，并进一步挖掘潜在的能源节约空间和改造机会，进而实现安全用能、节能降耗与提质增效，为用户进一步节能改造或设备升级提供准确的数据支撑。用能数据经专用端设备或经加密处理后通过互联网定时自动上传到省市能源监管中心，满足政 府对数据上传的要求。

主要功能特点

1.架构方式：B/S架构+小程序/APP+标准API;

2.系统组成：抄表系统、能耗系统、配电室能耗动环监测系统、收费管理系统、省市平台对接系统;

3.大屏看板：看板页面概要显示企业的基本信息、日/月/年吨标煤能耗、日/月/年用能情况、以及重点用能情况和能耗排名;

4.能耗排名：能源流向图以图形的方式更加直观的显示企业能耗的组成，迅速定位能耗占比高的能源类别;

5.能耗统计：按日、月、年统计分时电量、费用及占比;

6.重点用能：按日、月、年统计企业各生产工序的能源消耗，并根据折标系数折算成吨标煤能耗;

7.产品单耗：按日、月、年统计企业各产品的能源消耗，并与企业MES系统对接产量数据，计算产品的单耗;

8.重点设备：按日、月、年统计企业重点用能设备的能源消耗，并根据折标系数折算成吨标煤能耗;

9.计量集抄：远程集抄电表、水表、流量计等计量器具的数据;

10.用能统计：将抄表数据按日、月、年统计不同的用能数据;

11.手工填报：对于一些无法通过计量器具远程采集用能数据的能源(如：煤、油等)，提供手工填报用能数据功能;

12.趋势分析：以柱状图的形式直观显示能源类别、工序、重点用能设备的日、月、年用能趋势;

13.对比分析：对能源类别、工序、重点用能设备用能进行同比、环比分析;

14.绩效分析：对各类能源使用、消耗、转换，按班组、区域、产线、工段等进行日、周、月、年、指定时段绩效统计按照能源计划或定额制定的绩效指标进行KPI比较考核，帮助企业了解内部能效水平和节能潜力;

15.能耗预警：当能源消耗超过历史同期数据、预先设置的单位时间消耗最 大值、国家标准等情况时，系统主动提醒;

16.变压器监控：展示各电压器的负载情况，通过各种运行参数状态下用电效能的对比分析，找出最 佳运行模式，调整负载，从而降低用电单耗，使电能损失最 低;

17.配电监测：实时在线监测全厂配电及环境情况(电压、电流、功率、电能、功率因素、温湿度等);

18.实时预警：系统能够对供配电设备的运行状态以及电压、电流、功率、功率因数、环境情况越限等事件进行实时监测，并根据事件等级发出告警;

19.档案信息：重点耗能设备信息页面可以配置该设备所在的生产工序、工序单元，可以选择所属分类;以及设备安装地点、设备所属部门、设备运行情况、设备生产厂家等一些基本信息;

20.数据存储：数据进行计算和分析处理之后，数据会存储在数据库当中，用户可以随时调出查看之前的能耗数据;

21.数据传输：数据并不只是供企业内部进行管理，国家逐步要求耗能企业建立能耗在线监测系统，数据是可以对接政府平台;

22.评估报告：按照相关配置生成运行诊断报告，以年、月、日对企业的能源利用情况、线路损耗情况、设备运行情况、运维情况等进行全面的统计分析，提出节能改进建议;

23.收费管理：对于出租厂房、公寅、商铺等进行收费管理，通过手机微信/支付宝等实时交费及管理;

24.手机支持：APP/微微信公群号/小程序，方便用户按能源分类、区域、车间、工序、班组、设备、变压器等不同维度掌握企业能源消耗、效率分析、同环比分析、能耗折标、用能预测、运行监视、异常报警等;

25.平台开放：支持定制化开发，对接私有云，私有协议;

系统架构

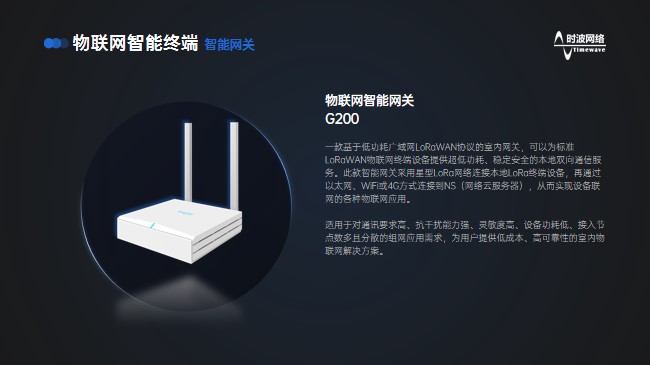

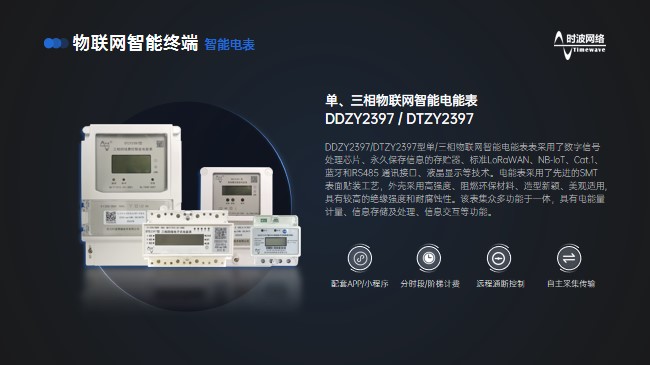

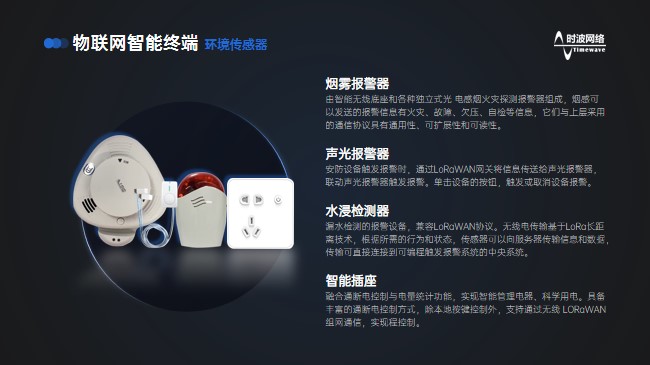

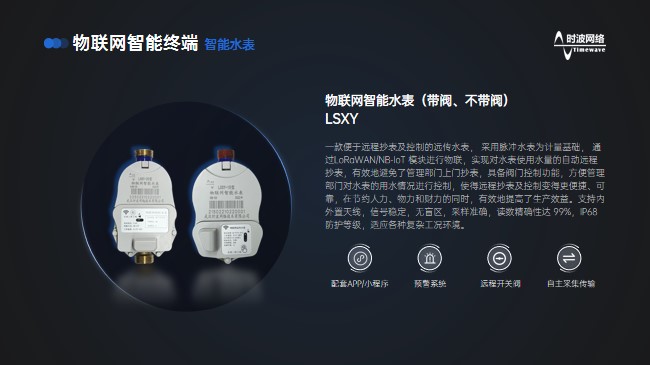

配套硬件产品

系统界面

PC端界面：三个主要功能板块，包含终端数据，能耗监测，配电监测。

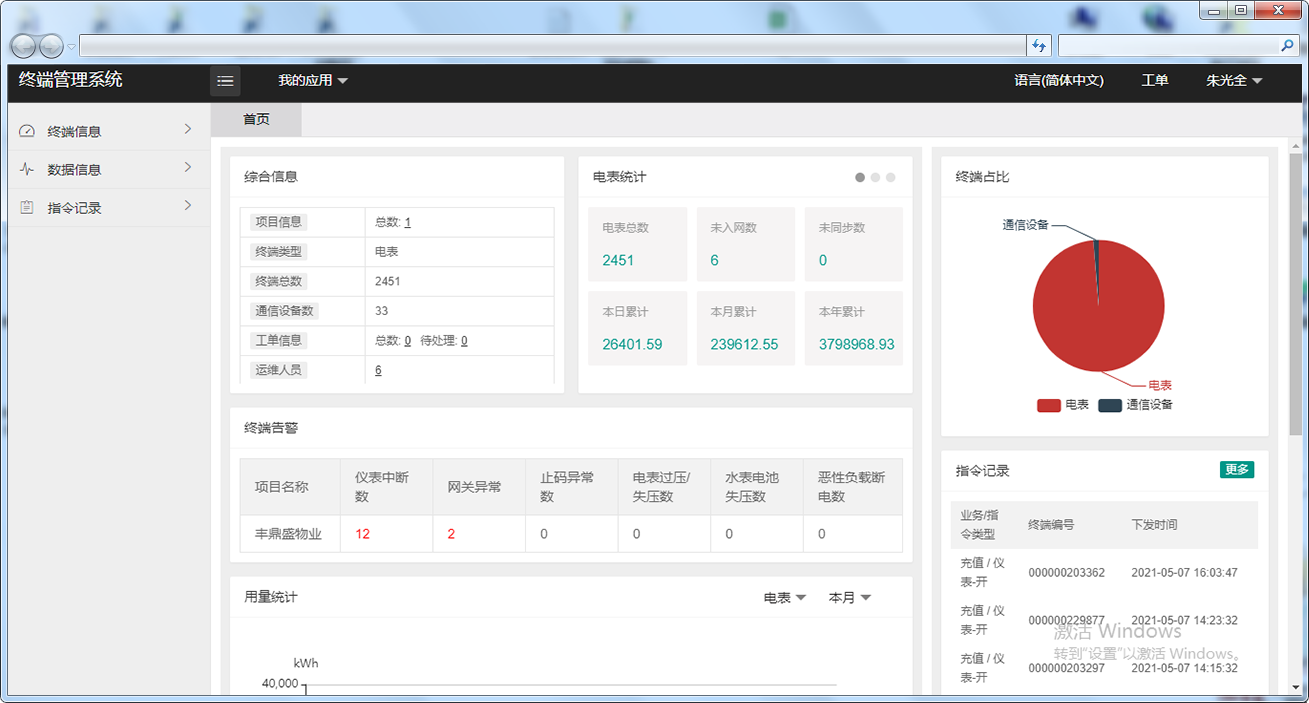

终端管理系统主页：展示水表电表等终端的数量和总用量。统计今日，上一日，本月，上一月的用电量和用水量，用量同比上升还是下降。项目信息告警：包含通信中断数，止码异常，电表过压/失压数量，水表过压/失压数量。

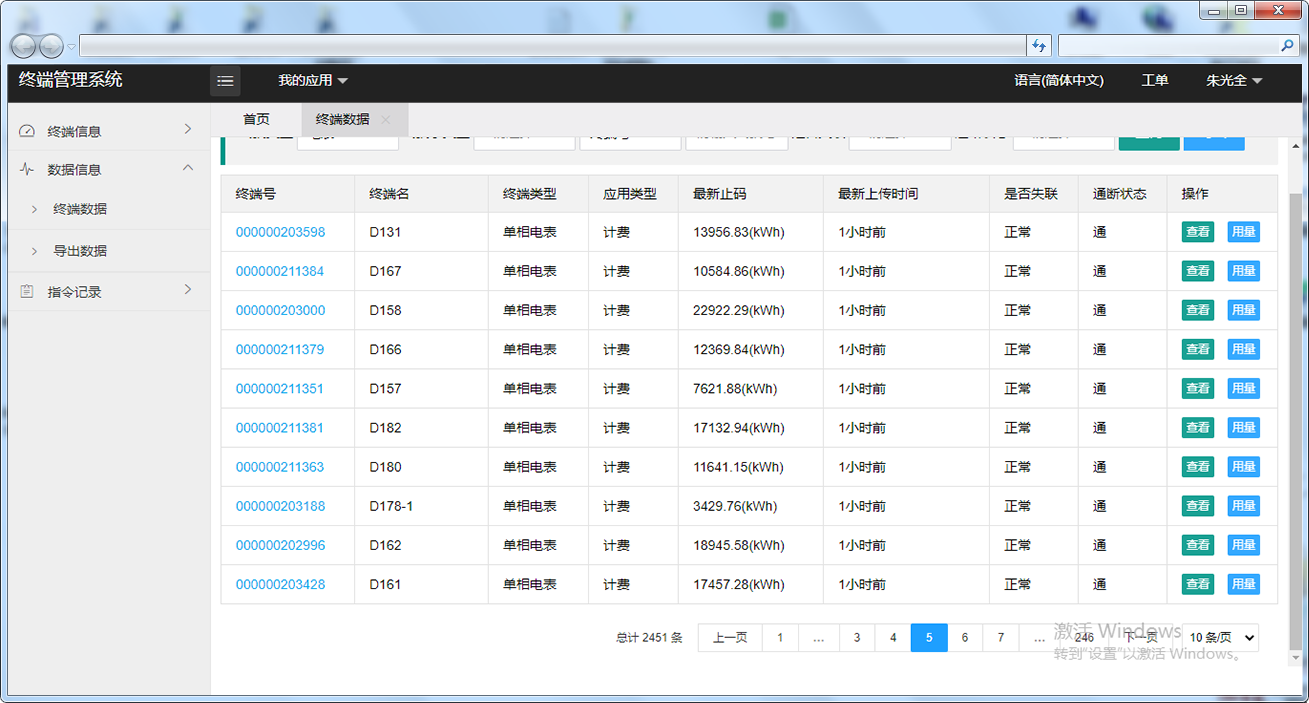

终端数据：主要构建终端表计的基本信息，包含终端信息，数据信息，指令记录。

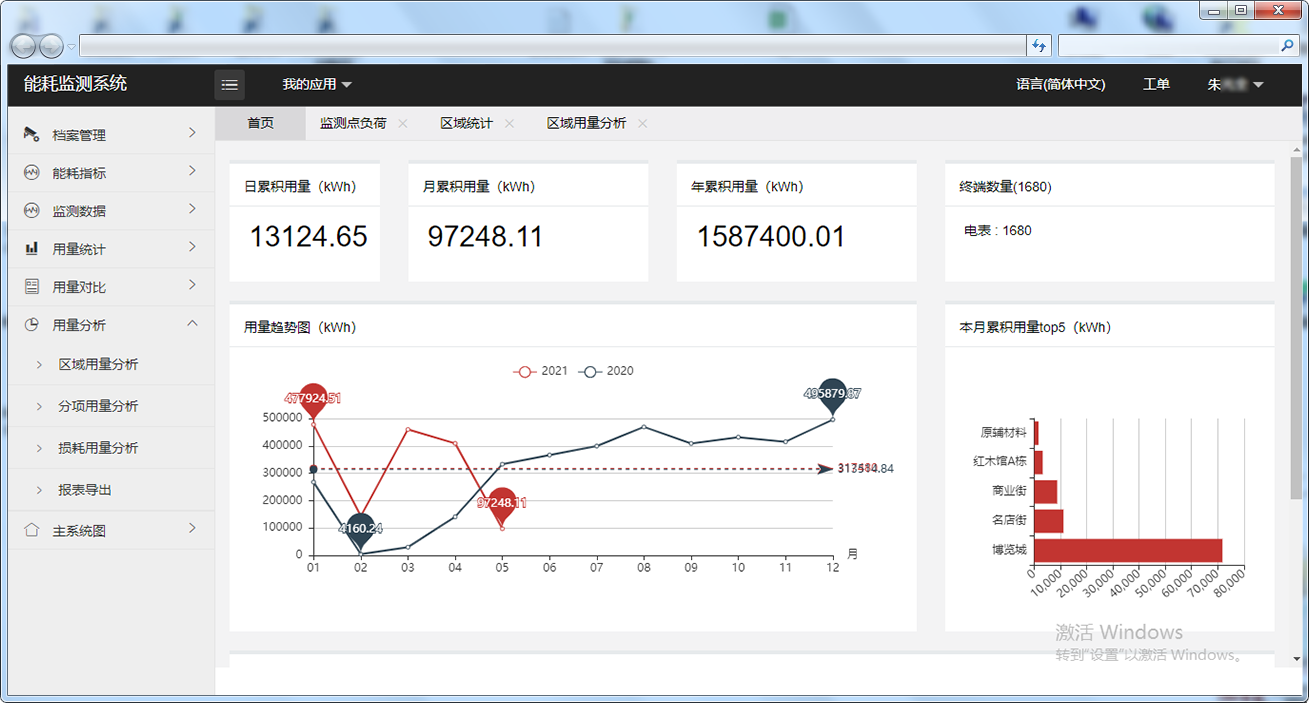

能耗监测：分为6个模块，分别是首页，监测点管理，监测数据，用量统计，用量对比，用量分析。

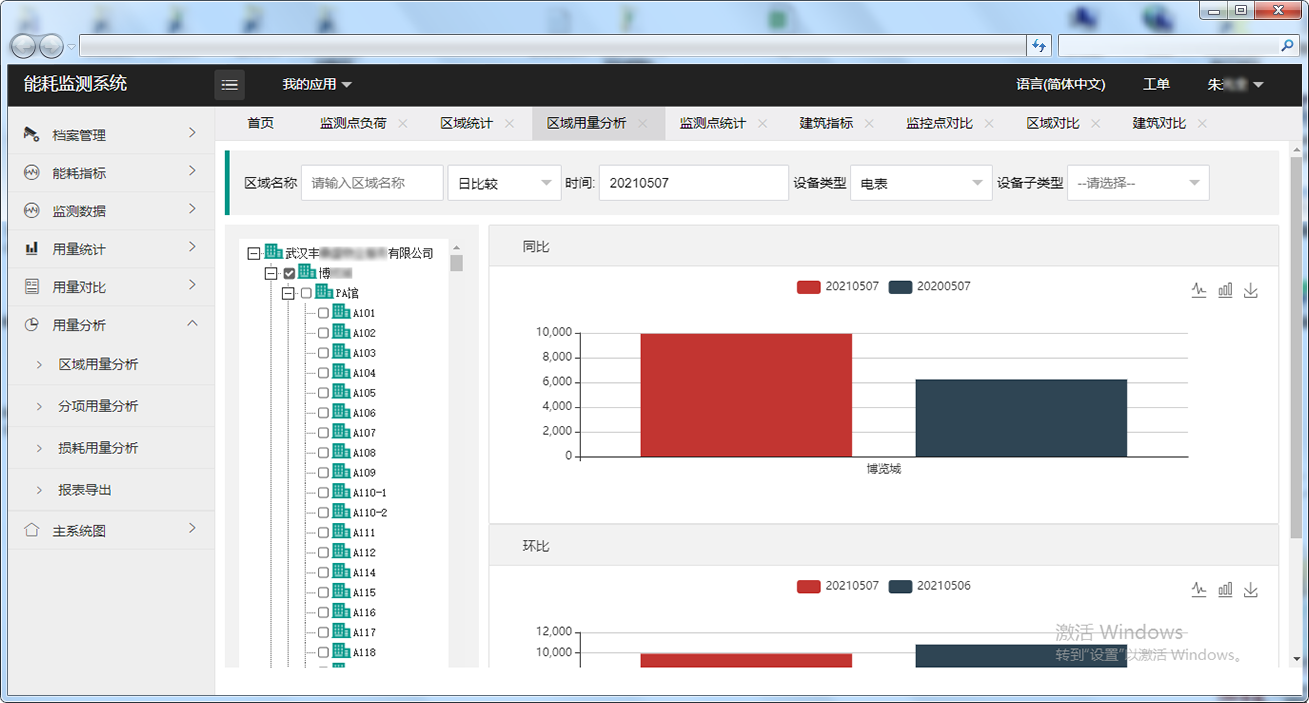

进入区域用能统计页面，选择对应的区域和时间，即可查询该区域下的用能统计。

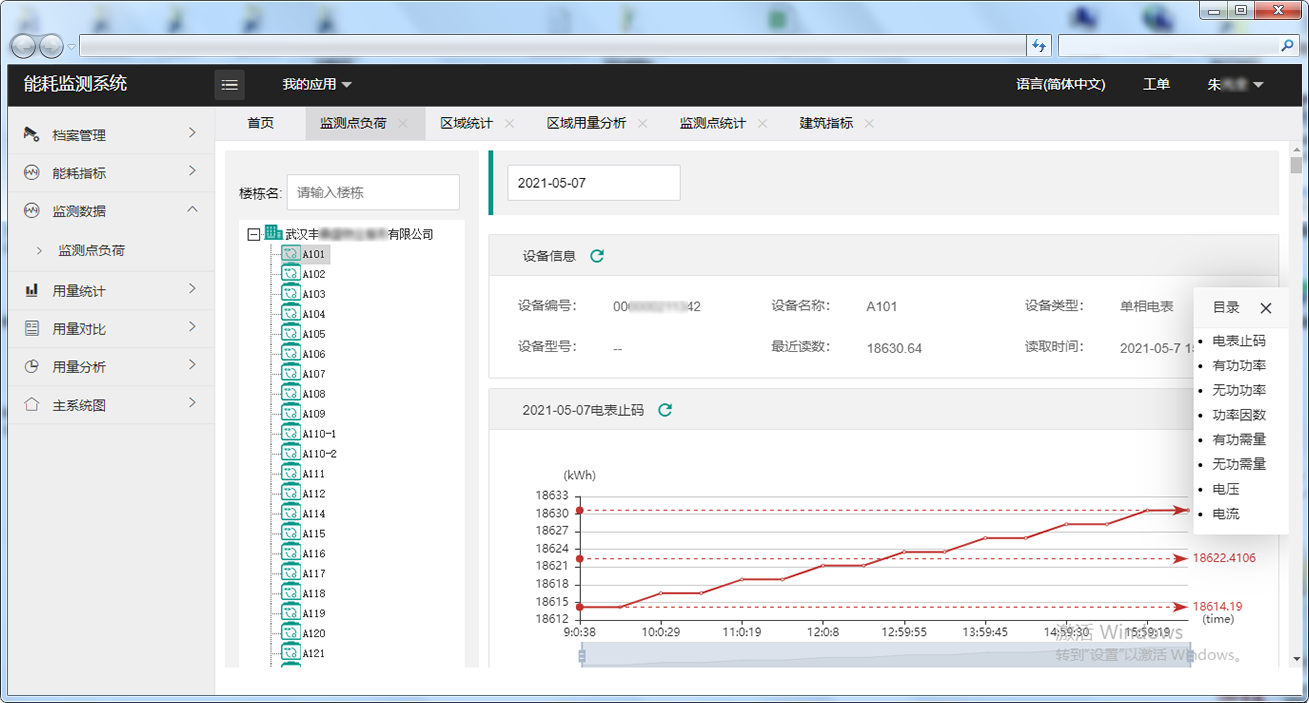

进入监测点负荷页面，即可查询监测的相关负荷项目信息。

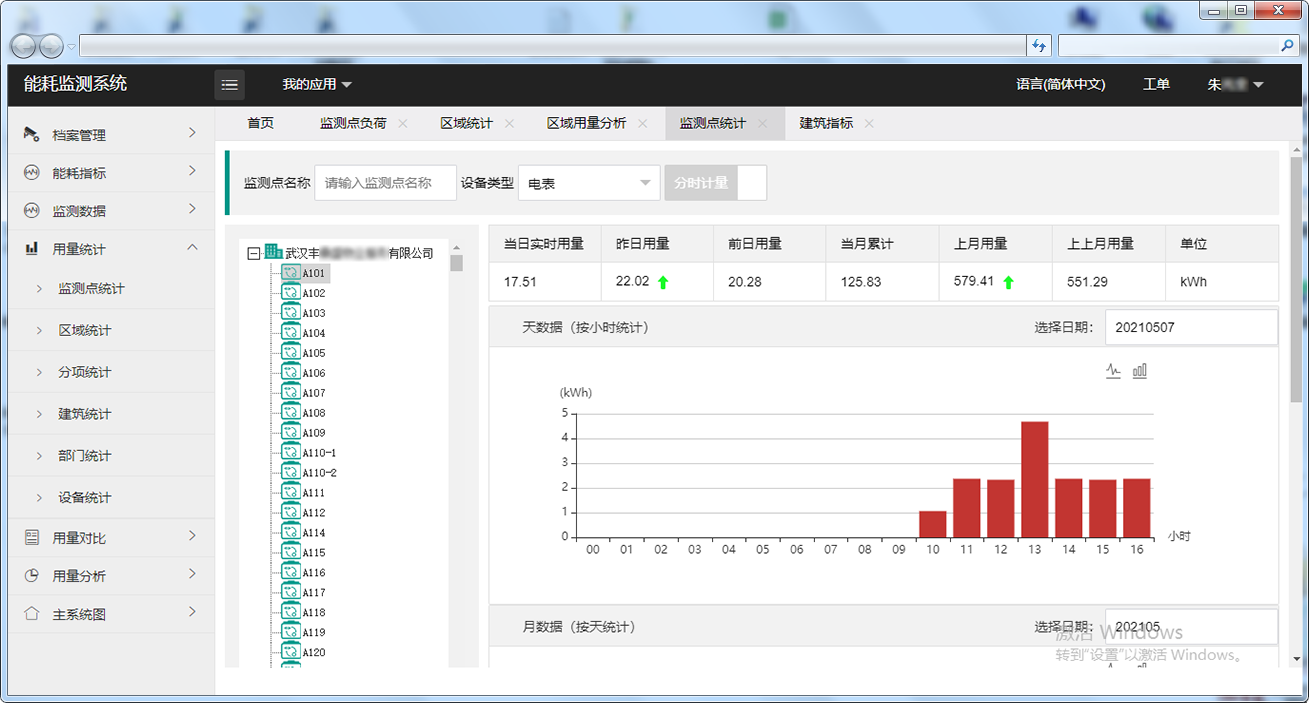

进入监测点统计页面，输入监测点名称即可查询相关的信息。

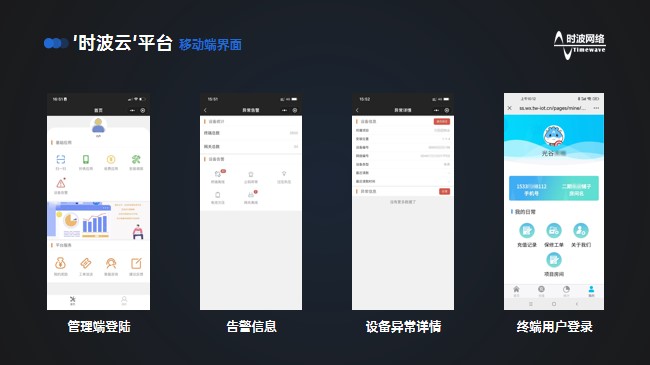

手机端界面

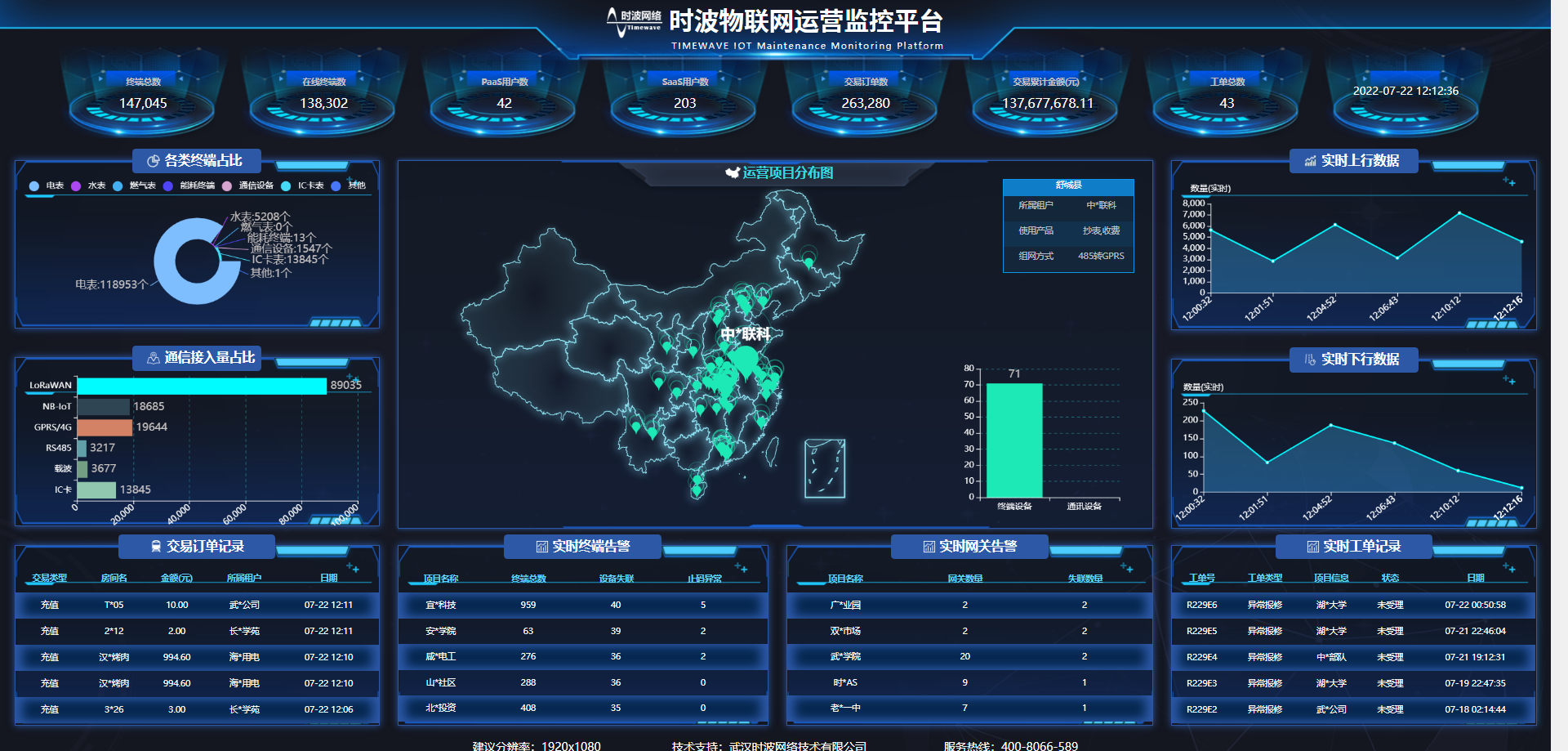

大屏

(1)可以通过大屏展示配电房动环能耗监测的实时情况和相关数据，也可定制化添加企业LOGO和企业信息概况。

(2)统计系统运行天数、站点数、当前负荷、当日分时用量、累积用量、日告警量、日/月/年综合能耗、日/月/年能耗成本等信息。

(3)可以统计重点能耗设备的监测数量、按月统计用能Top5、变压器总容量、月用电量/月费用情况。
