物联网集中器(数据采集/传输)DJ系列TW2397型

DJ系列TW2397型集中器是一款基于边缘计算的集数据采集、传输、协议转换功能于一体的物联网设备，更加适应电力运营与管理者的需求。广泛应用于校园、商超、公寓、医院、工厂、园区、楼宇、铁路、机场、机房及数据中心等场景。

DJ系列TW2397型集中器内嵌双模的联网通讯模组、高速32位微型处理器和大容量的数据存储器。集中器的本地设置RS485端口，能实现在使用现场方便、高效的设置或查询集中器的目标IP地址信息、终端档案信息、自动上传任务单、定时周期等相关参数。根据内部存储的目标IP的地址信息，集中器能通过选配的无线网络（通信模块）与‘时波云’接入管理平台（PaaS）(服务器端)建连，从而实现将其下行RS485总线上采集到的终端设备的指定数据自动上传给管理平台。

型号列表：

 主要功能及特点

1.DJ系列TW2397型集中器应用边缘计算技术，有较强的数据存储、处理和控制能力；

2.通过本地配置RS485端口和选配远程无线通信模块端口都能设置集中器的任务单列表和上传周期时间这两个关键的参数，实现自动抄读、主动上传功能；

3.专业的接口数据流向自动控制技术，优先处理管理平台所下发的终端透传指令帧和集中器参数设置指令帧，实现主站对终端的直接控制；

4.管理平台的IP地址和端口信息可以轻松查阅和设定。方便将采集的数据灵活的接入到指定的私有服务平台；

5.下行总线能承载最多256块RS485终端设备的接入，通过集中器内部大容量存储器分区化管理手段，实现对8个档案区域（每个区域承载32个终端）的灵活管控；

6.集中器的状态指示丰富，在现场能即时通过状态指示灯判定集中器的工作状态；

7.通讯模块掉电时配置的参数能保存起来，重新上电时自动恢复；

8.SIM卡即插即用，支持电信、移动和联通三家运营商的4G网络；

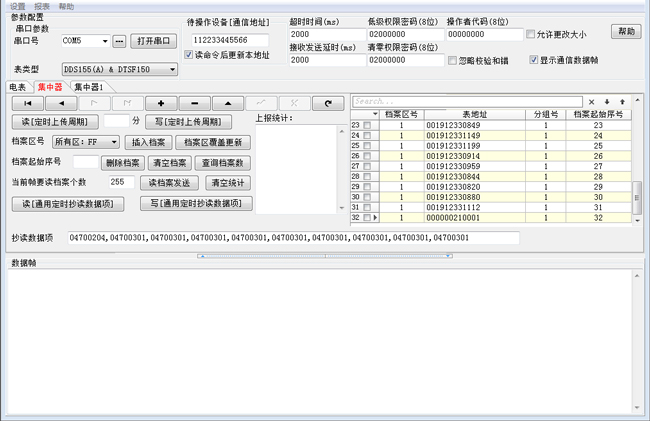

9.配套的PC端采集器的设置工具软件能够通过本地RS485接口对集中器多个运行参数进行读/写操作，集中器具备下行终端设备的档案信息和抄读任务单信息的下载、查询功能，简化了现场参数配置的工作量和操作难度；

主要技术参数

工作电压：AC 220V±120% 50Hz；

带载能力：最多接入256块(8×32)RS485终端设备（800米）；

消耗功率：有功功率≤5W，视在功率≤10VA；

数据交互：可选配无线网络实现集中器设备与管理平台的数据交互；

上行通讯协议：TCP/IP协议；

下行通讯接口：标准RS485；

本地设置端口：2400bps；

下行终端通讯端口：波特率可设置（如：1200bps、2400bps、4800bps、9600bps）；

使用环境：温 度：-20℃～+60℃；湿 度：相对湿度≤95%；

接线图

其中1为L，4为N

在集中器主端子上方有8个辅助端子，其中，9、10为本地设置RS485端口，11、12为下行RS485端口。

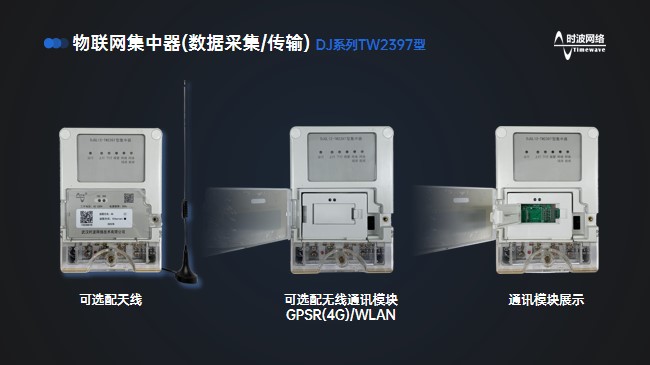

外观
