      集中器 DJGL32-TW2397型

      • 产品介绍

      DJGL32-TW2397型集中器(DTU导轨)(以下简称‘集中器’)是我司研制的具有连接RS485/蓝牙终端的新型微型集中器,导轨式安装,交流220V电源供电。集LoRaWAN/NB-IoT/Cat.1(4G)/WiFi/WLAN/RS485/蓝牙等物联网通信于一体的新一代微型集中器。

      • 详情介绍
      • DJGL32-TW2397型集中器(DTU导轨)(以下简称‘集中器’)是我司研制的具有连接RS485/蓝牙终端的新型微型集中器,导轨式安装,交流220V电源供电。集LoRaWAN/NB-IoT/Cat.1(4G)/WiFi/WLAN/RS485/蓝牙等物联网通信于一体的新一代微型集中器。

        具有自动维护网络连接的功能,保障了抄表网络的稳定可靠,达到了施工快捷、免调试、免维护的目的。

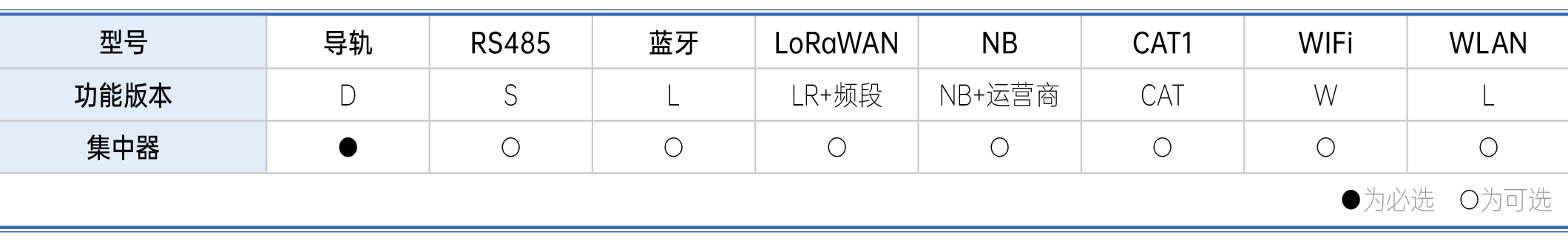

        选型表


        功能特点

        自动抄表:可通过RS485及蓝牙定时自动采集通讯终端数据实现集中采集;

        数据通信:主动上传/双向透传功能。通过LoRaWAN/NB-IoT/Cat.1(4G)/WiFi/WLAN(任选一)通讯模块,将数据主动上传送到相应平台,默认间隔 4 小时(可设),并接收平台的命令实现对终端的操作和控制;

        通信可选:通过预先设置读取终端数据信息命令帧任务来适应各种通信协议;

        终端容量:可设定128个读取终端数据信息命令帧任务,最 大可管理128只终端;

        升级维护:支持现场RS485/蓝牙和平台远程维护功能,支持现场手机蓝牙OTA升级;

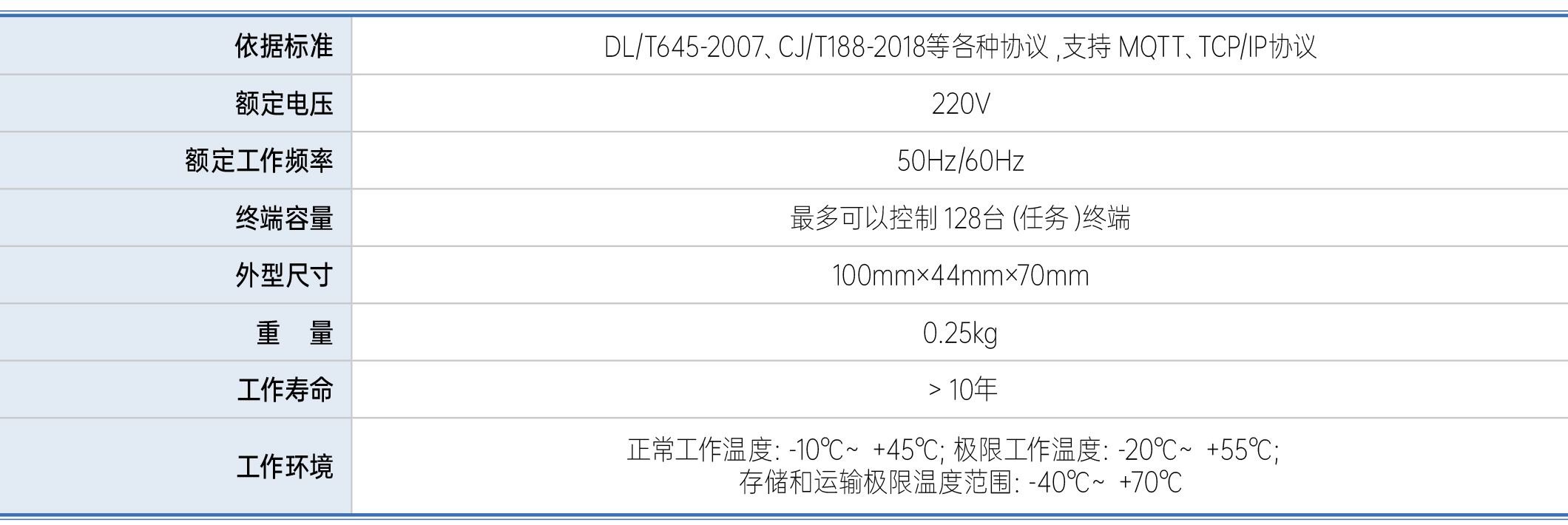

        技术参数

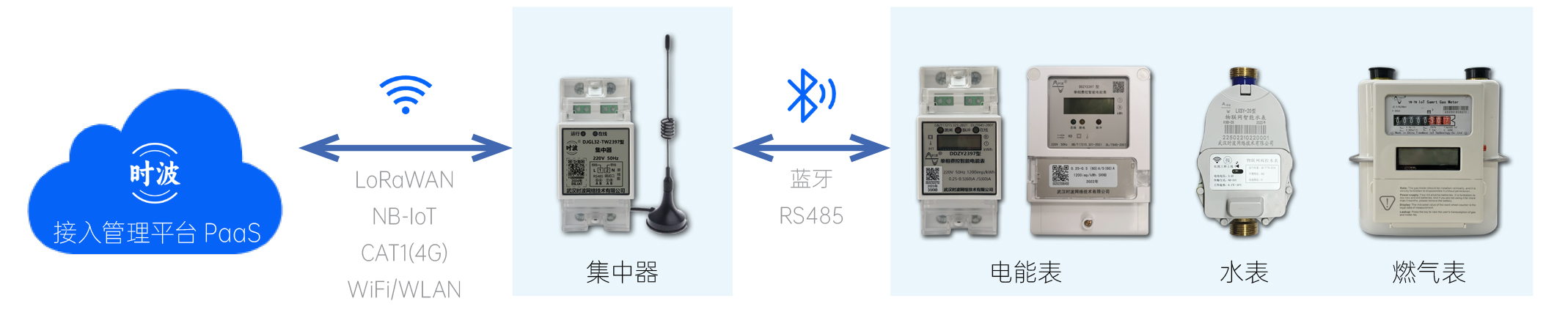

        应用架构


        例:平台通过LoRaWAN/NB-IoT/Cat.1(4G)/WiFi/WLAN ( 任选一 ) 通讯接口给对集中器下发指令,集中器再将指令通过RS485/蓝牙给下发终端,一定个范围内的终端执行对应集中器指令动作。

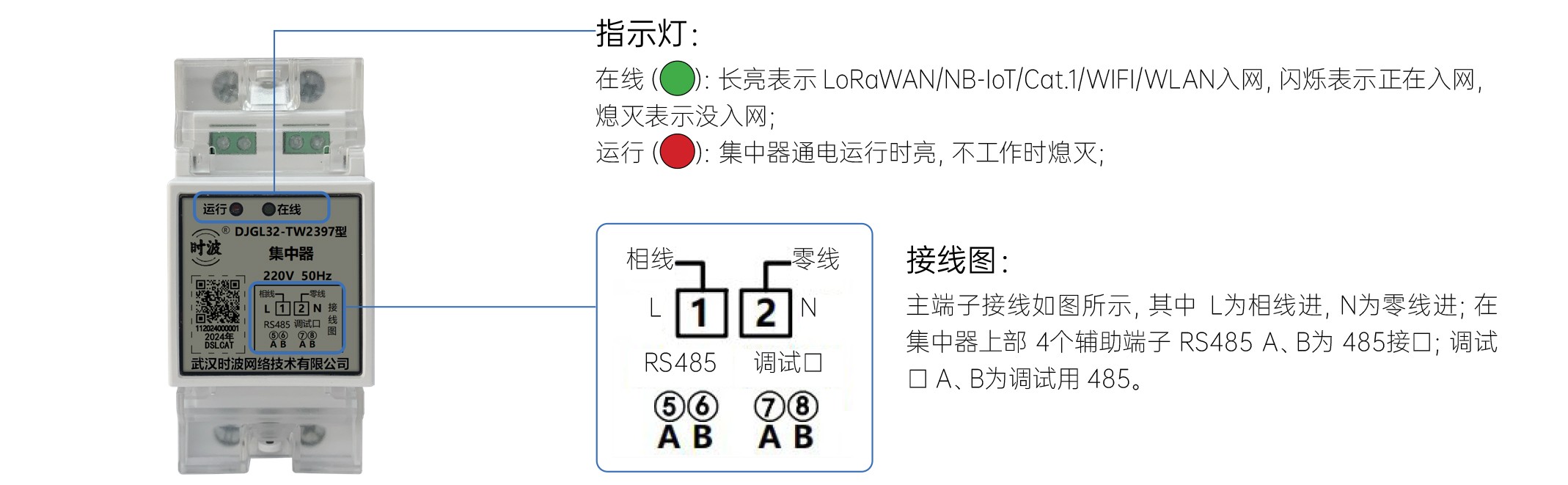

        操作、调整与安装


        集中器出厂后无需用户进行相应操作和调整,按安装接线图由专业人员安装后使用。在安装前,请认真读说明书,再开始安装。

        应安装在室内或室外坚固的耐火墙上,空气中无腐蚀性气体。应按照说明书所示的接线图接线,下连终端的RS485线建议采用0.75的铜芯带屏蔽的双绞线,确保接头镙丝充分压紧双绞线铜芯,尽量避免与强电线混在一起。

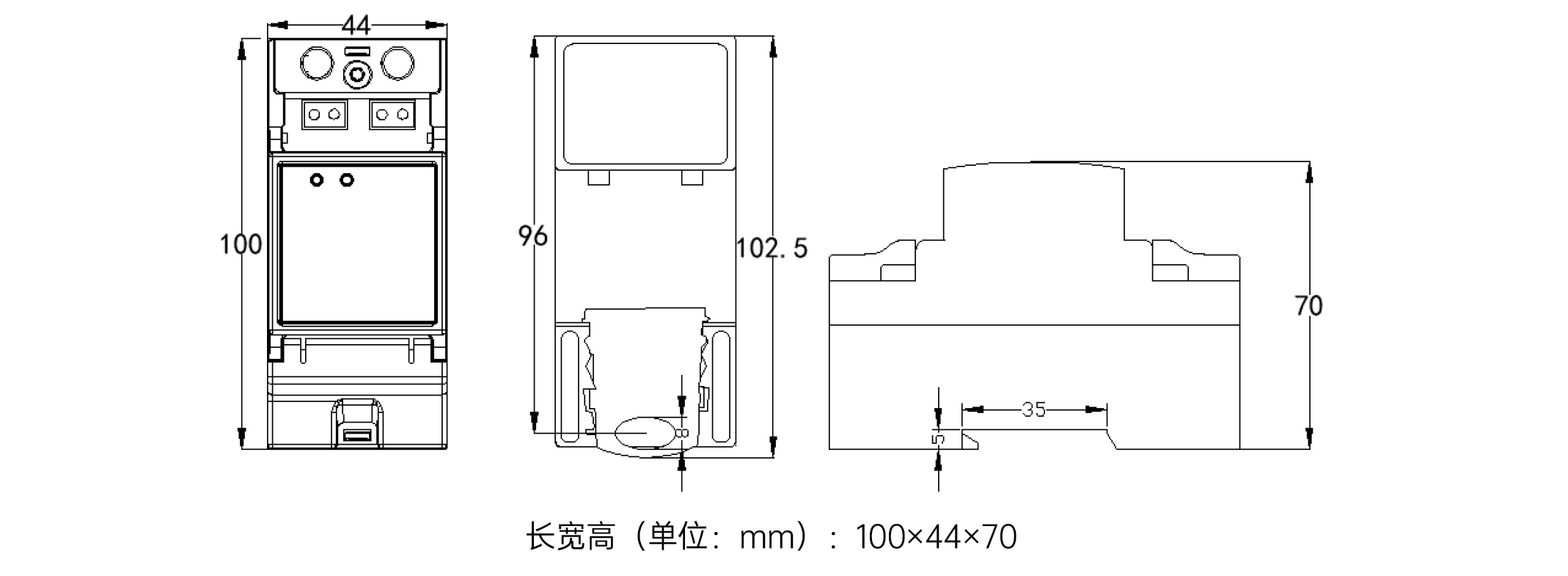

        外形尺寸



      109
