三相物联网电能表 DTZY2397型

三相物联网电能表 DTZY2397型

产品介绍

‘时波’DTZY2397型三相四线费控智能电能表是新一代智能型高科技远距离电能计量产品。它以MCU+计量芯片技术为基础，采用超大规模数字信号处理芯片，根据电能表有关国际(IEC)标准和我国电力标准设计制造，辅以LoRaWAN/NB-IoT/CAT1/蓝牙无线等通讯模块解决通信距离及组网问题。具有高精度、低功耗，稳定性能好的特点，无需复杂布线可实现配电管理现代化的重要组成部分，可广泛应用于城市、农村或工厂企业等三相交流电的计量场合。

详情介绍

‘时波’DTZY2397型三相四线费控智能电能表是新一代智能型高科技远距离电能计量产品。它以MCU+计量芯片技术为基础，采用超大规模数字信号处理芯片，根据电能表有关国际(IEC)标准和我国电力标准设计制造，辅以LoRaWAN/NB-IoT/CAT1/蓝牙无线等通讯模块解决通信距离及组网问题。具有高精度、低功耗，稳定性能好的特点，无需复杂布线可实现配电管理现代化的重要组成部分，可广泛应用于城市、农村或工厂企业等三相交流电的计量场合。

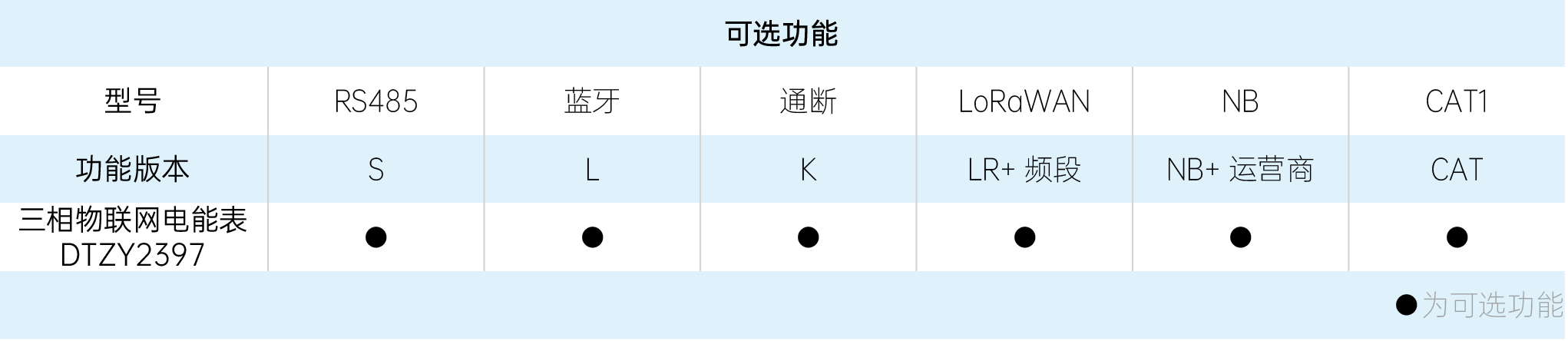

功能及特点
1.计量正向有功、反向有功及ABC分相有功电能功能。能测量、存储、显示当前电能表的ABC电压、电流、总及三相有功功率、总及三相功率因数、频率等运行参数和状态。具有过载保护功能。
2.远程断、送电功能：通过RS485等通信接口发出断电指令，切断用户负载回路;或发出送电指令 , 接通用户负载回路。
3.主动上传/双向透传功能:通过LoRaWAN/NB-IoT/CAT1/蓝牙(任选一)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)。
4.通信规约符合 DL/T645-2007《多功能电能表通讯规约》。

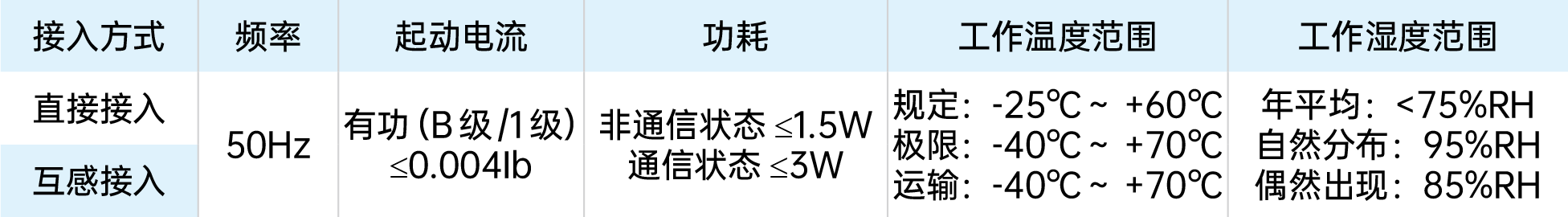

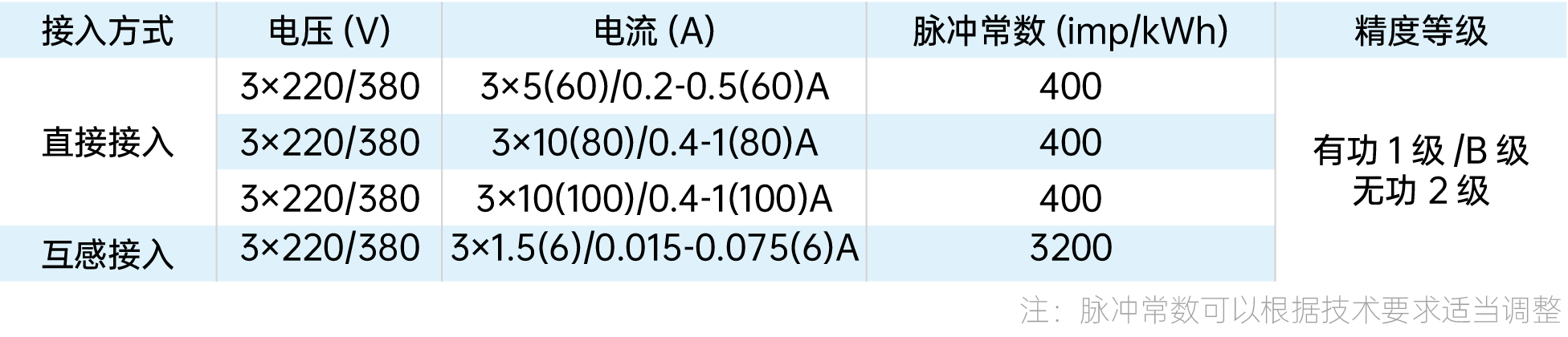

规格及主要技术参数
符合国标 GB/T17215.321-2008/2021、DL/T645-2007 标准

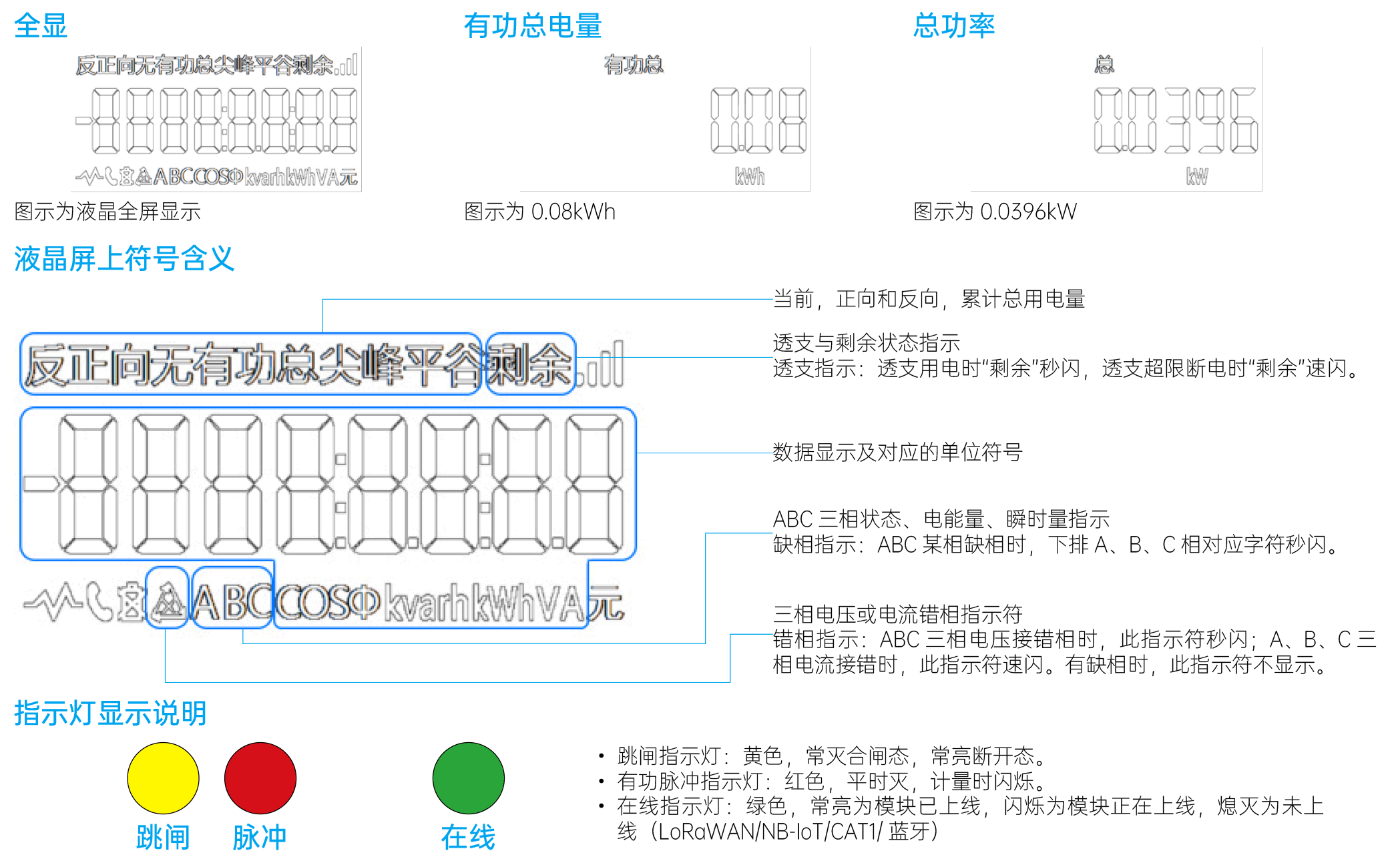

显示说明
表计上电后全显，然后轮显有功总电量kWh和总功率kW

接线图

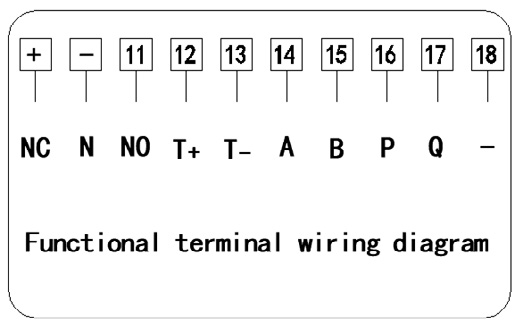

通用版功能端子接线图

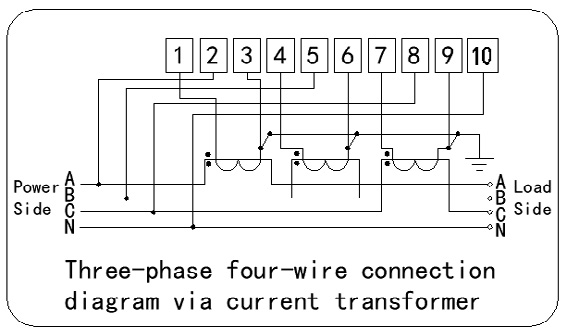

经电流互感器接入式接线图

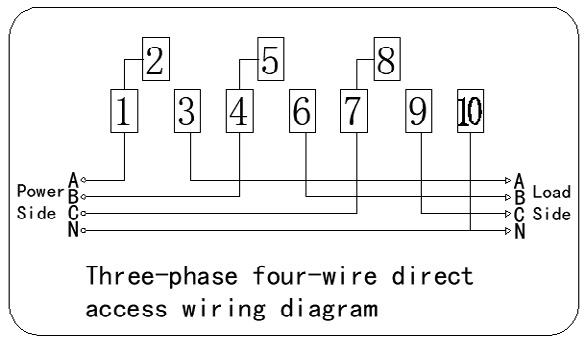

直通式接线图

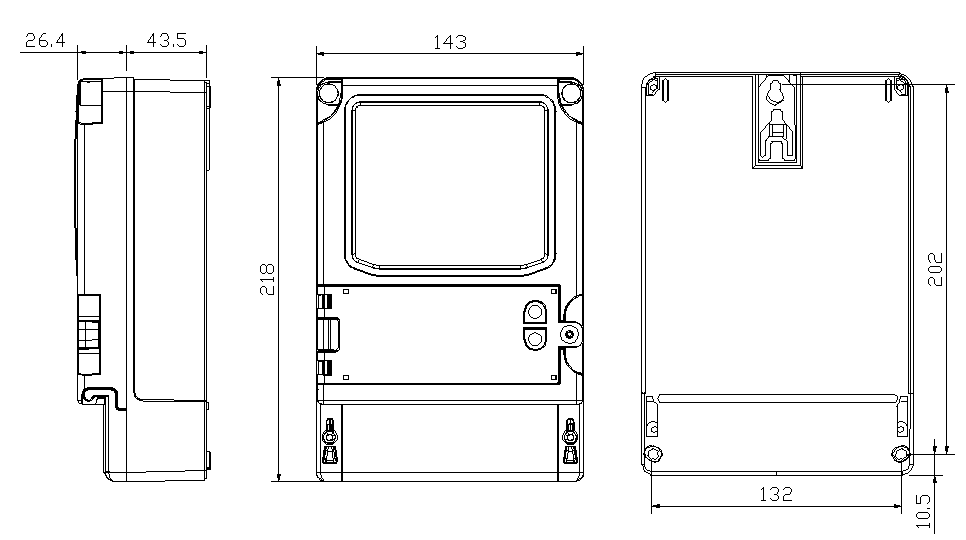

外形尺寸
长宽高：218 mm×143 mm×70 mm
