单相物联网智能蓝牙子母电能表(导轨) DDZY2397型

DDZY2397型单相物联网智能蓝牙子母电能表（导轨）由一台母表与多台子表组成。采用了数字信号处理芯片、永 久保存信息的存贮器、标准蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi通讯接口、液晶显示等技术。电能表采用了先 进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、体积小巧、美观实用，具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体，具有电能计量、信息存储及处理、信息交互等功能。

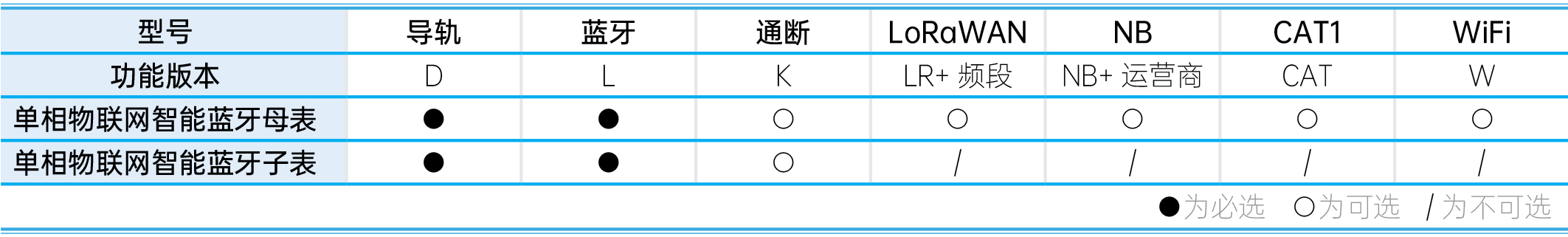

产品选型表

产品特点

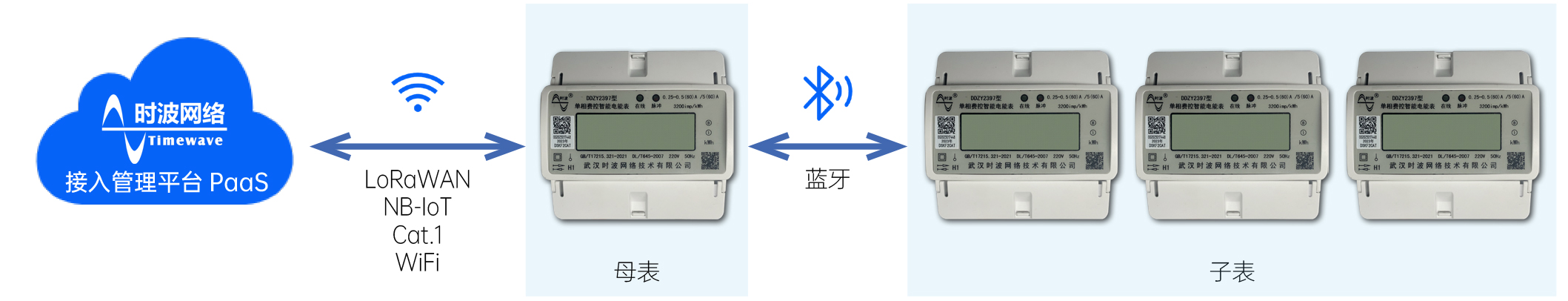

单相物联网智能蓝牙子表与母表（导轨）以无线蓝牙互传数据，传输数据中带有对应接收表相关信息，对应表比对信息之后进行处理。该方案适用于电能表安装相对密集的情况，省去RS485接线，整体部署更便捷、费用更低。

例：平台下发指令，通过LoRaWAN/NB-IoT/Cat.1/WiFi通讯接口(任选一)下发到对应的母表上，母表通过蓝牙传输，多个范围内的子表在收到数据后，会根据数据中的子表信息，对应进行操作；子表在通过蓝牙上传数据时，数据中也带有录入的母表信息，对应母表收到数据后向平台回传。

主要功能

电能计量：计量正向、反向有功电能功能。电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储。可存储、显示上12个月各项电量；

数据显示：能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态；

时段费率：具有两套可以任意编程的费率(尖、峰、平、谷)和时段，并可在设定的时间点起用另一套费率和时段。每套费率时段全年至少可设置2个时区‘，24小时内至少可以设置14个时段，时段最小间隔为15分钟，时段可以跨越零点设置；

电量冻结：具有瞬时冻结、定时冻结、日冻结、约定冻结、整点冻结等多种冻结功能；

事件记录：具有清零、编程、校时、掉电、拉闸、合闸等事件记录功能；

远程通断：通过蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi通讯接口发出断电指令，切断用户负载回路;或发出送电指令，接通用户负载回路。具有过载保护功能；

数据通信：主动上传/双向透传功能，通过蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi(任选一)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)；

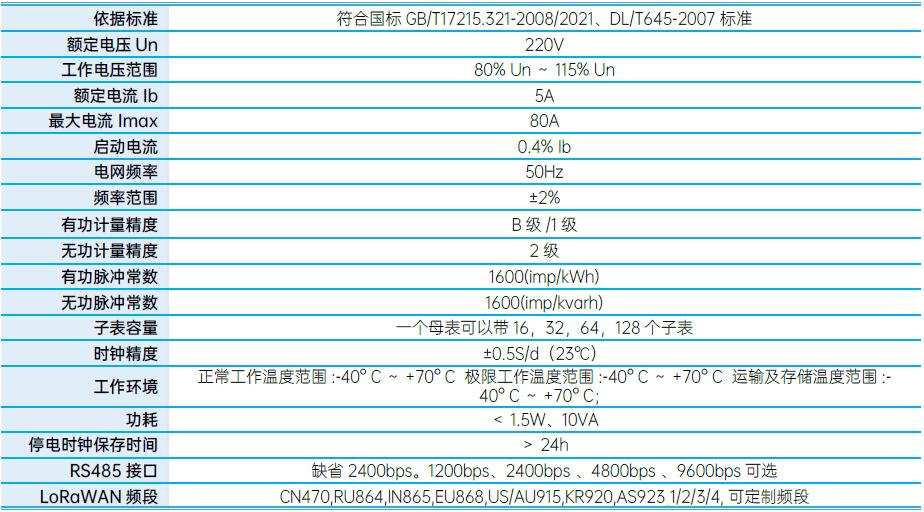

主要技术参数

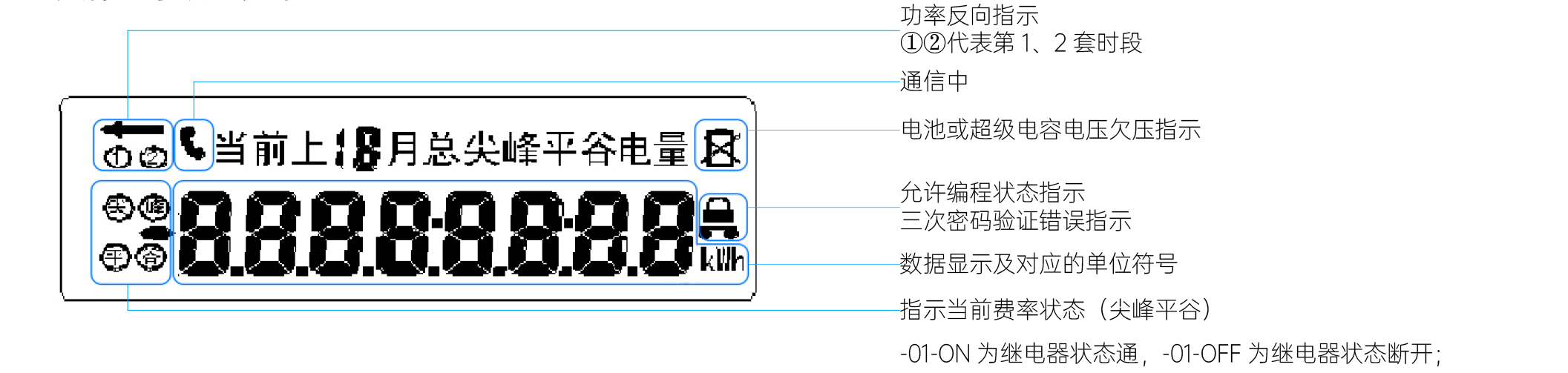

显示说明

电能表采用LCD显示，可指示当前、上1月-上12月的累计总用电量和各费率用电量。具体显示项目如下：

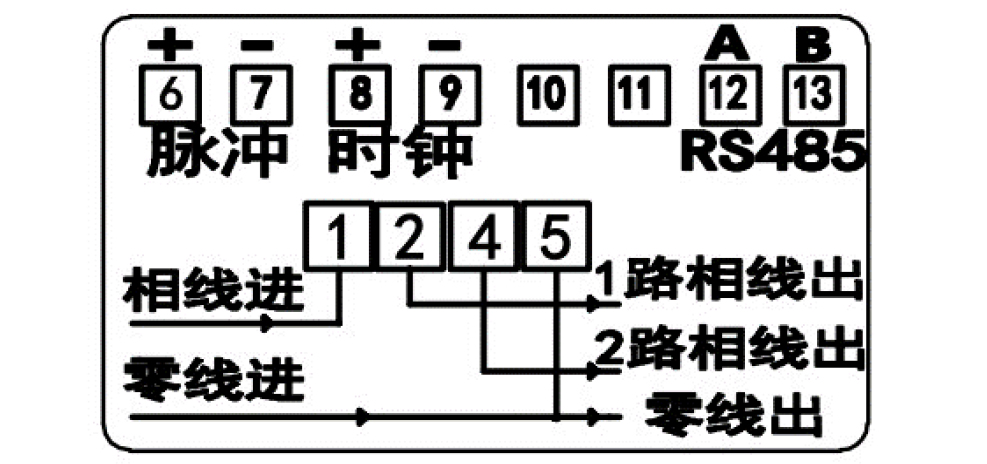

接线图

主端子接线如图所示，【1】为相线进，【2】【4】为相线出，【5】为零线进，零线出，【6】【7】为计量脉冲输出，【8】【9】为时钟。

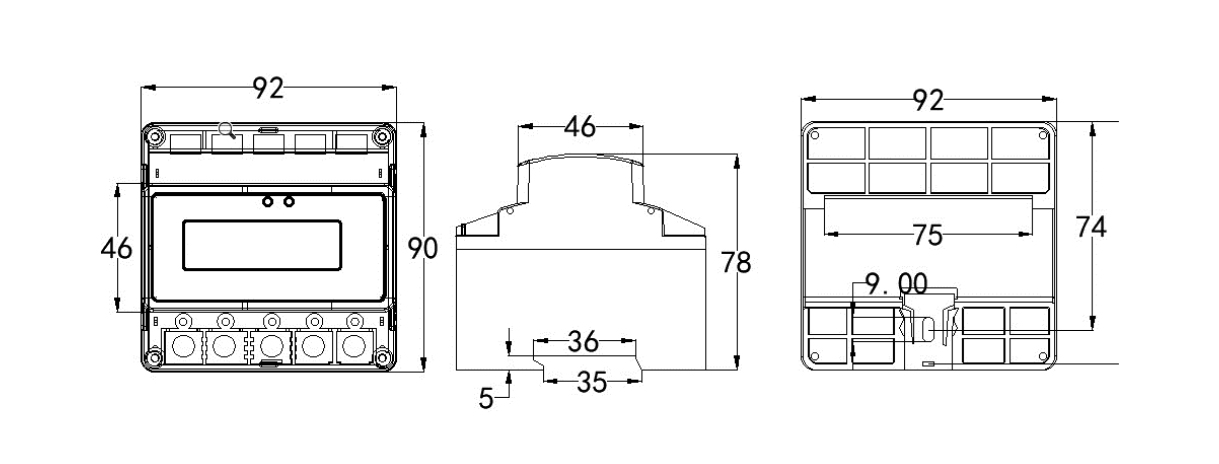

外形尺寸

长宽高（单位：mm）：92×90×78
