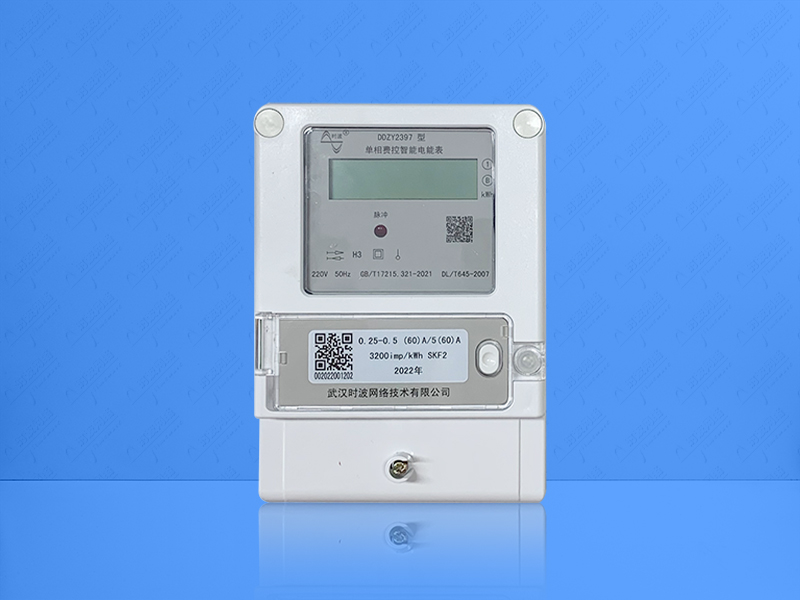

单相物联网智能电能表DDZY2397型

‘时波’DDZY2397型单相物联网智能电能表采用了数字信号处理芯片、永 久保存信息的存贮器、标准LoRaWAN、NB-IoT、Cat.1、蓝牙和RS485通讯接口、液晶显示等技术。电能表采用了SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体，具有电能量计量、信息存储及处理、信息交互等功能。

主要功能及特点

1.计量正向、反向有功电能功能。电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储。可存储、显示上12个月各项电量。

2.能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态。具有过载保护功能。

3.具有两套可以任意编程的费率(尖、峰、平、谷)和时段，并可在设定的时间点起用另一套费率和时段。每套费率时段全年至少可设置2个时区；24小时内至少可以设置14个时段；时段最 小间隔为15分钟；时段可以跨越零点设置。

4.具有瞬时冻结、定时冻结、日冻结、约定冻结、整点冻结等冻结功能。

5.具有清零、编程、校时、掉电、拉闸、合闸等事件记录功能。

6.远程断、送电功能：通过RS485等通信接口发出断电指令，切断用户负载回路;或发出送电指令 , 接通用户负载回路。

7.主动上传/双向透传功能:通过LoRaWAN/NB-IoT/Cat.1/蓝牙(任选一)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)。

8.符合国标GB/T17215.321-2008/2021、通信规约符合 DL/T645-2007《多功能电能表通讯规约》。

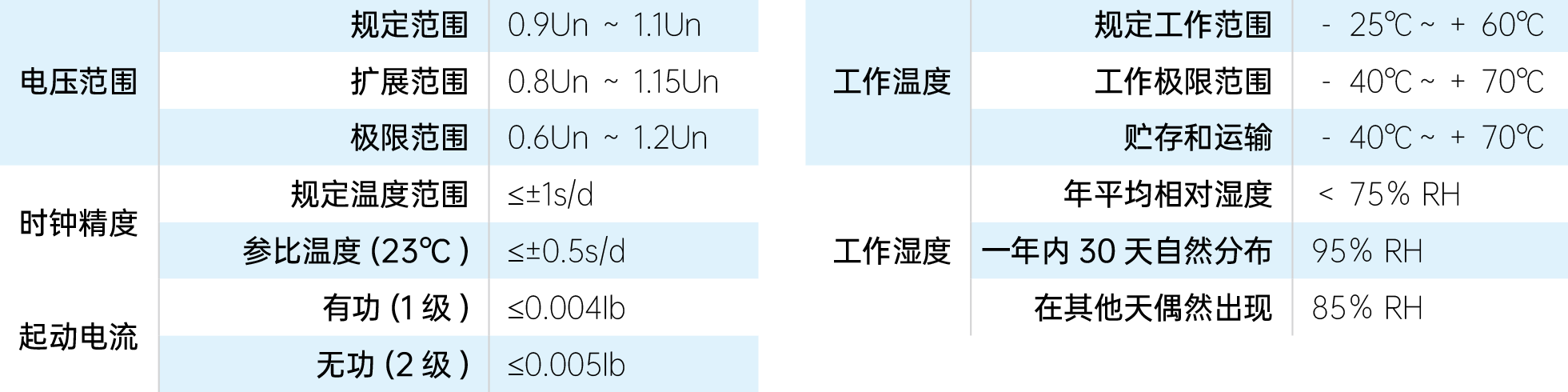

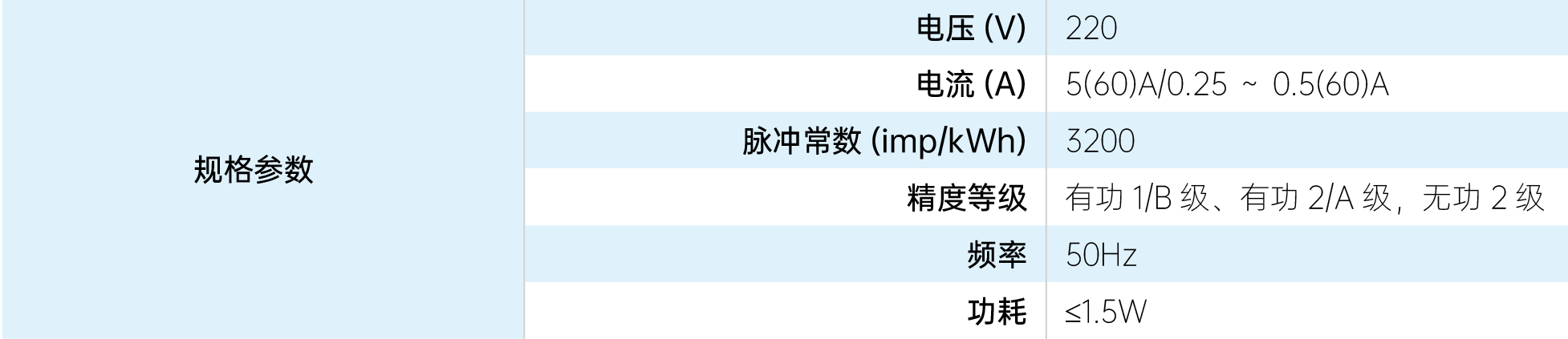

规格及主要技术参数

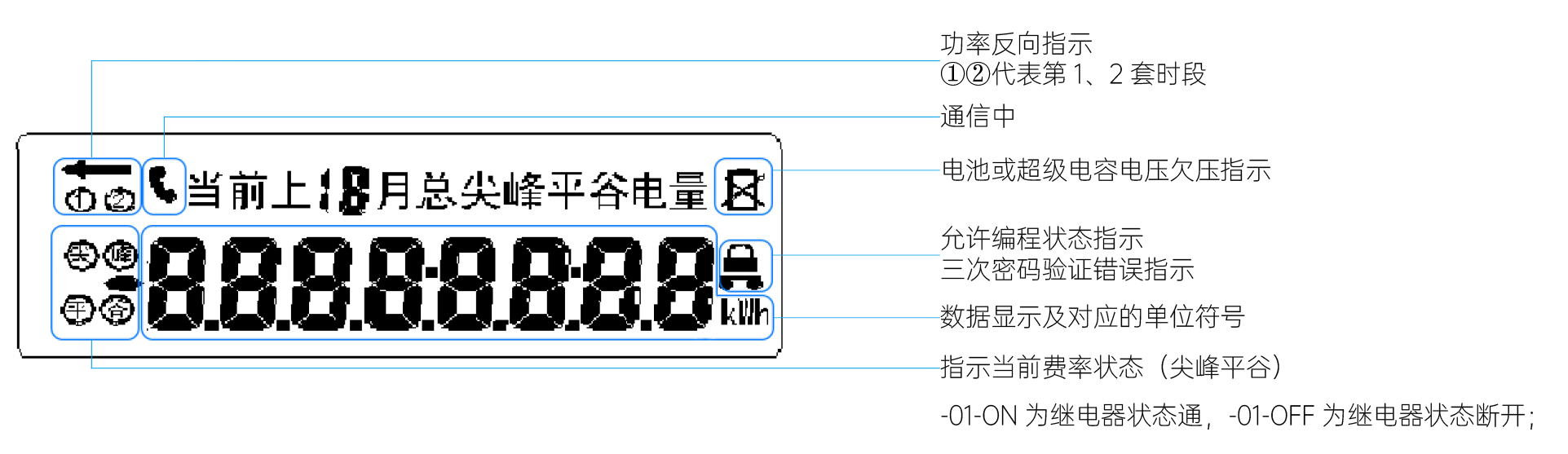

显示说明

电能表采用LCD显示，可指示当前、上1月-上12月的累计总用电量和各费率用电量。

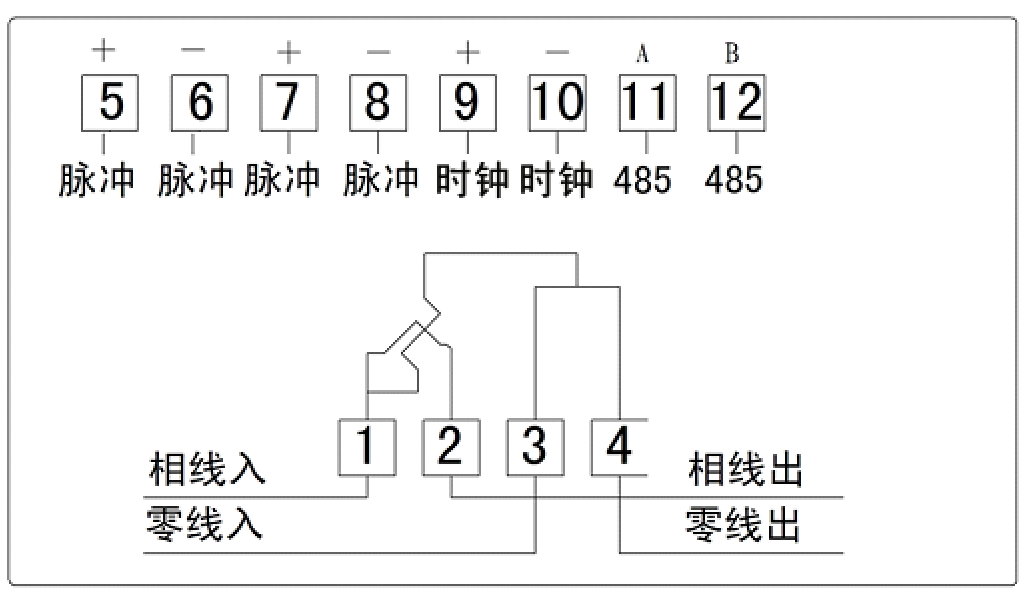

接线图

其中5，6为无功脉冲输出（空），7，8为有功脉冲输出，9，10为时钟，11，12为RS485。

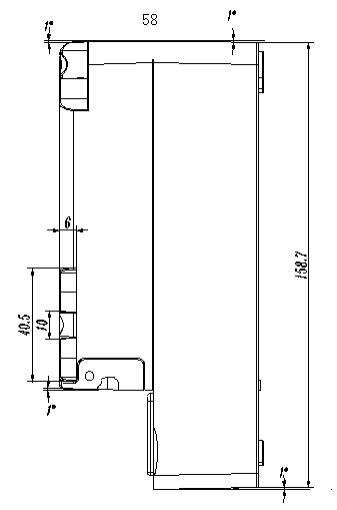

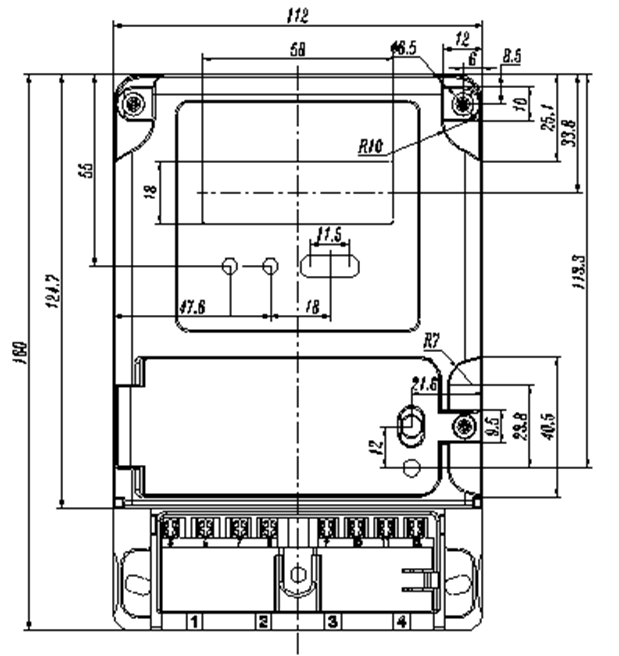

外形尺寸

长宽高：160mm×112mm×58mm
