单相物联网电能表(导轨式)DDZY2397型

‘时波’DDZY2397型单相物联网电能表(导轨)是我司研制的全数字化智能电能表，采用SOC高集成度芯片，除具有有功电能计量功能外，还有在线功率显示、智能防窃电、过载控制、远程集中抄表等多种功能，通过LoRaWAN/NB-IoT/Cat.1(4G)/蓝牙等无线网络将数据传送到相应平台。具有高精度、低功耗，稳定性好等优点。

广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等单相交流电的计量场合。

主要功能特点

1.计量正、反向有功电能。能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态。具有过载保护功能；

2.远程断、送电功能：通过RS485/LoRaWAN/NB-IoT/Cat.1(4G)等通讯方式发出断电指令，切断用户负载回路;或发出送电指令,接通用户负载回路；

3.主动上传/双向透传功能:通过LoRaWAN/NB-IoT/Cat.1(4G)无线网络将数据主动上传送到相应平台，默认间隔 4 小时(可设)；

4.通信规约符合 DL/T645-2007《多功能电能表通讯规约》；

主要技术参数

符合国标GB/T17215.321-2008/2021、DL/T645-2007标准

操作、调整与安装

1.电表出厂后无需用户进行相应操作和调整，按安装接线图由专业人员安装后使用。电能表在安装前，检查生产厂铅封，铅封完好，开始安装。

2.电能表应安装在室内或室外坚固的耐火墙上，安装高度1.8m左右，空气中无腐蚀性气体。

3.电能表应按照说明书所示的接线图接线，最 好用铜线或铜接线头接入，各接线端子必须拧紧。

显示说明

上电后，液晶屏全显3秒，再显示当前有功电能，当前有功功率，交替显示。

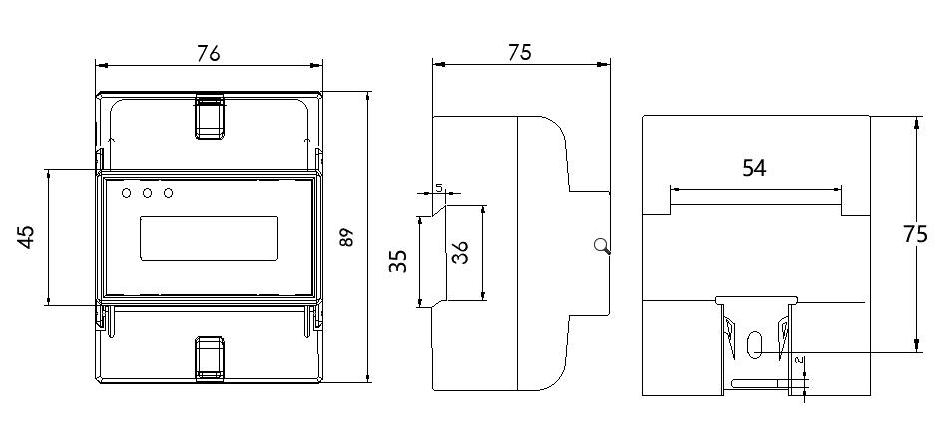

外形尺寸(单位：mm)
