三相物联网智能电能表DTZY2397型

三相物联网智能电能表DTZY2397型

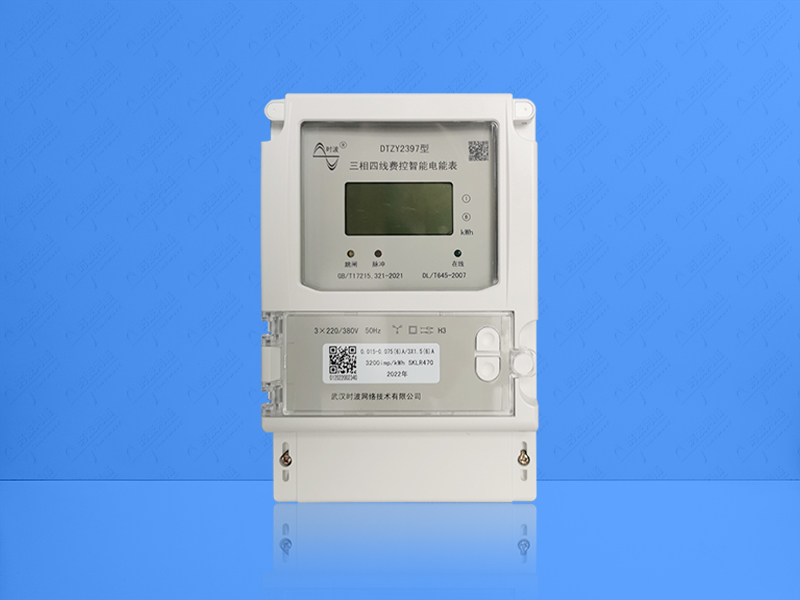

产品介绍

‘时波’DTZY2397型三相物联网智能电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、LoRaWAN、NB-IoT、Cat.1、蓝牙和RS485通讯接口、宽温液晶显示等技术。电能表采用了SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体，具有电能量计量、信息存储及处理、信息交互等功能。

详情介绍

‘时波’DTZY2397型三相物联网智能电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、LoRaWAN、NB-IoT、Cat.1、蓝牙和RS485通讯接口、宽温液晶显示等技术。电能表采用了SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体，具有电能量计量、信息存储及处理、信息交互等功能。

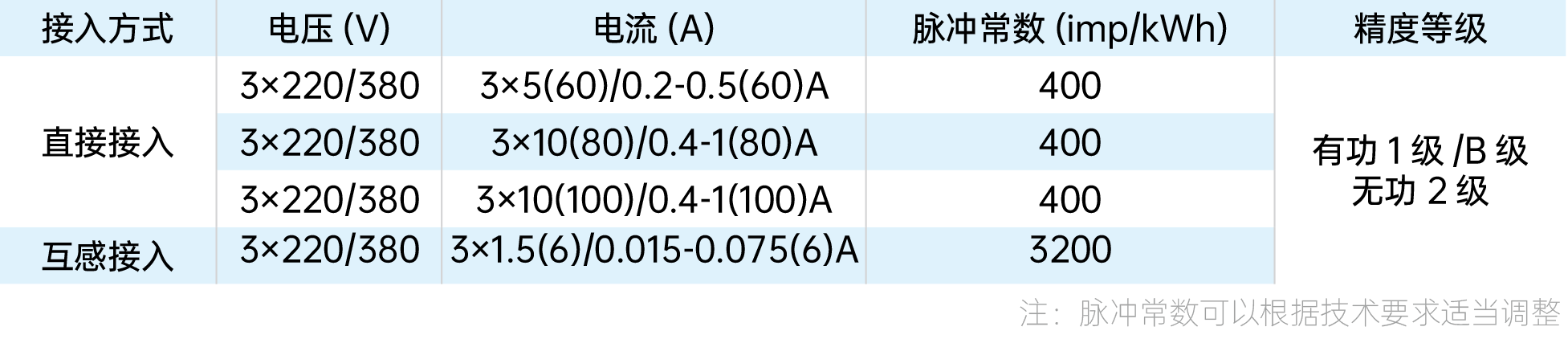

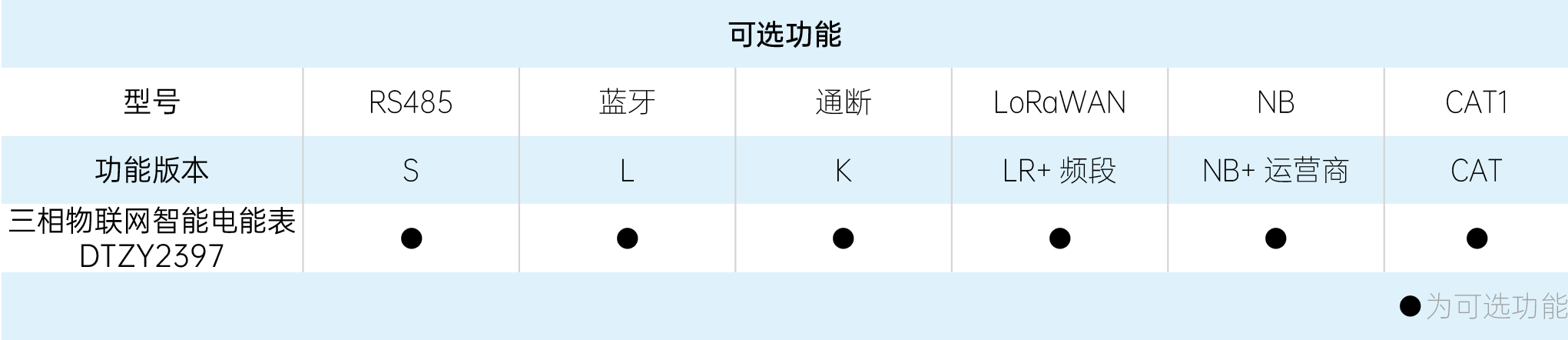

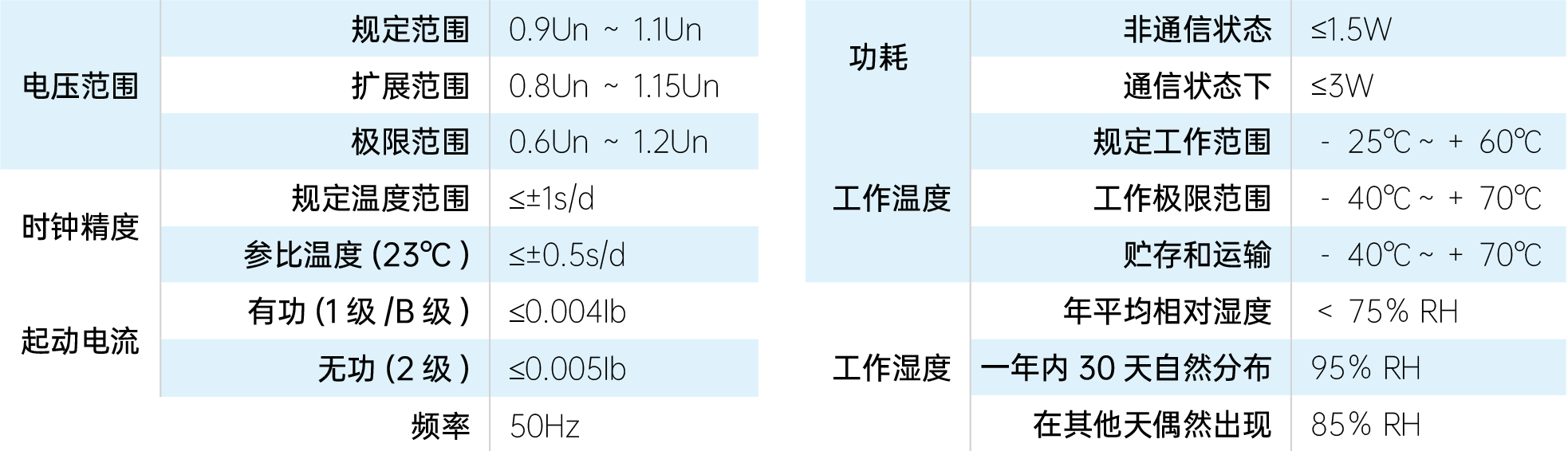

规格及主要技术参数

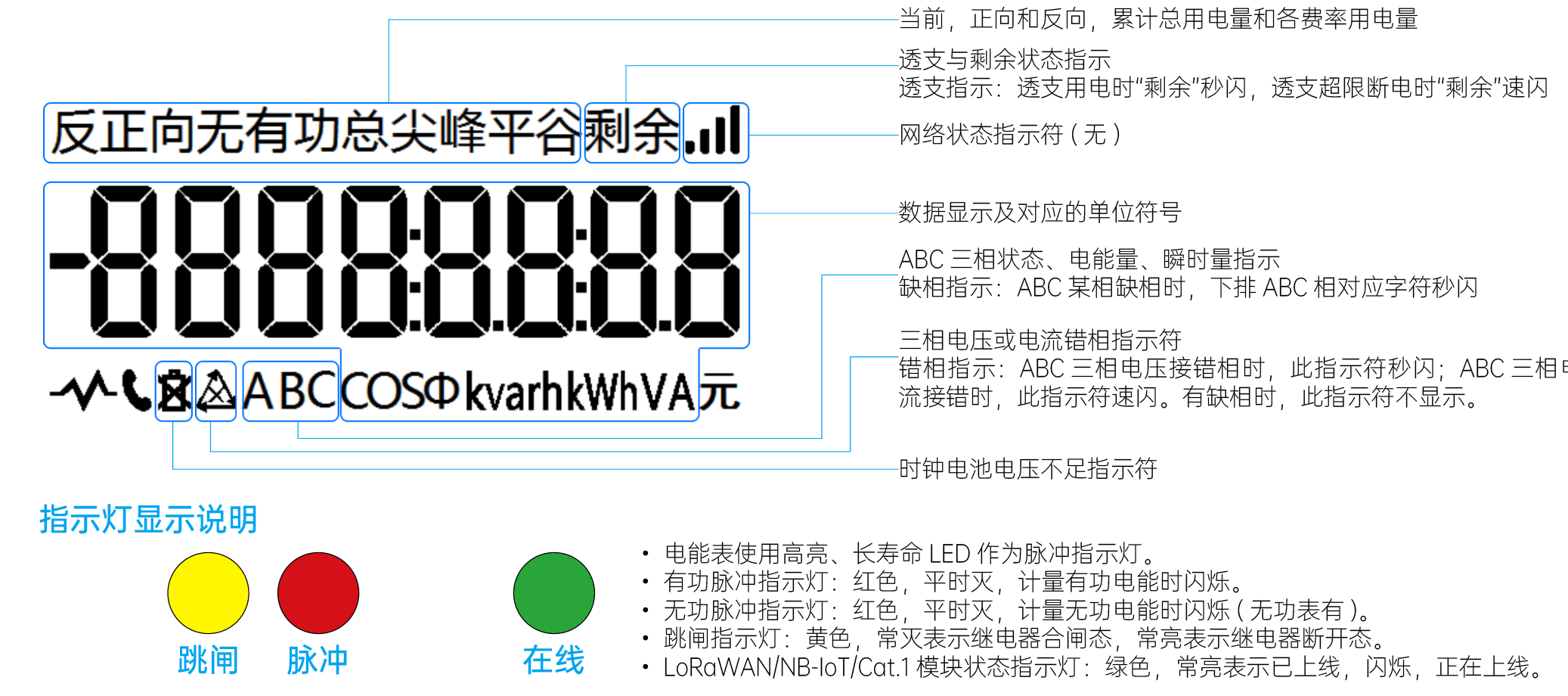

显示说明

接线图

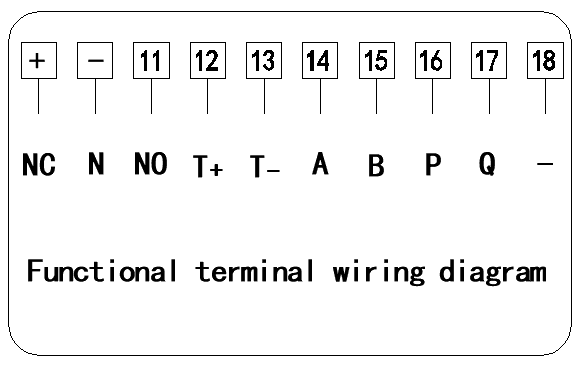

通用版功能端子接线图 (1)
经电流互感器接入式接线图 (2)

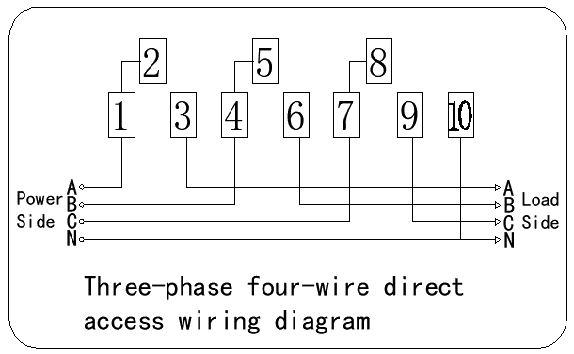

直通式接线图 (3)
- 接线图(1)为通用版本，(NC)跳闸常闭、(N)跳闸公共和(NO)跳闸常开用于互感式表和外置表。(T+/T-)秒脉冲端子用于带时钟功能的表。(A/B)485输出端子。16号端子P为有功脉冲输出，17号端子Q为无功脉冲输出端子（无功表用），18号端子为公共地；
- 接线图(2)(3)参考图1，左边为电源侧，右边为负载侧；

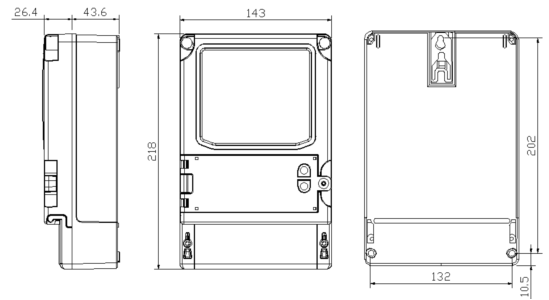

外形尺寸
长宽高：218 mm×143 mm×70 mm
