单相物联网蓝牙子母电能表 DDZY2397型

DDZY2397型单相物联网蓝牙子母电能表由一台母表与多台子表组成。采用了数字信号处理芯片、永 久保存信息的存贮器、标准蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi通讯接口、液晶显示等技术。电能表采用了先 进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观实用，具有较高的绝缘强度和耐腐蚀性。该表集众多功能于一体，具有电能计量、信息存储及处理、信息交互等功能。

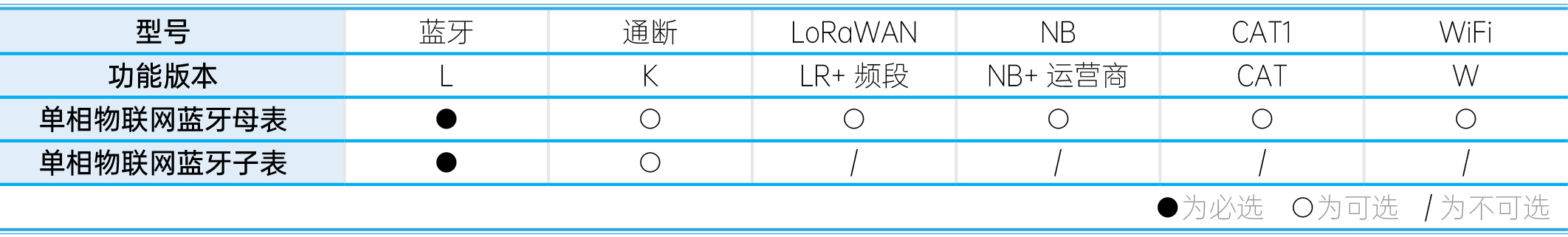

产品选型表

产品特点

单相物联网蓝牙子表与母表以无线蓝牙互传数据，传输数据中带有对应接收表相关信息，对应表比对信息之后进行处理。该方案适用于电能表安装相对密集的情况，省去RS485接线，整体部署更便捷、费用更低。

例：平台下发指令，通过LoRaWAN/NB-IoT/Cat.1/WiFi通讯接口(任选一)下发到对应的母表上，母表通过蓝牙传输，多个范围内的子表在收到数据后，会根据数据中的子表信息，对应进行操作；子表在通过蓝牙上传数据时，数据中也带有录入的母表信息，对应母表收到数据后向平台回传。

主要功能

通信方式：内置蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi通讯模块及SIM芯片卡,适合电信﹑移动﹑联通4G/5G运行商网络;

电能计量：计量正、反向有功电能。能测量、存储、显示当前电能表的电压、电流、功率、功率因数、频率等运行参数和状态；

远程通断：通过蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi通讯方式发出断电指令，切断用户负载回路。或发出送电指令,接通用户负载回路；

数据通信：有定时主动上传和双向透传兼容能力。通过蓝牙/LoRaWAN/NB-IoT/Cat.1/WiFi无线网络将数据主动上传送到相应平台，默认间隔 4 小时（可设）；

功率限制：可选配最 大功率限制及智能防窃电;具有过载保护功能；

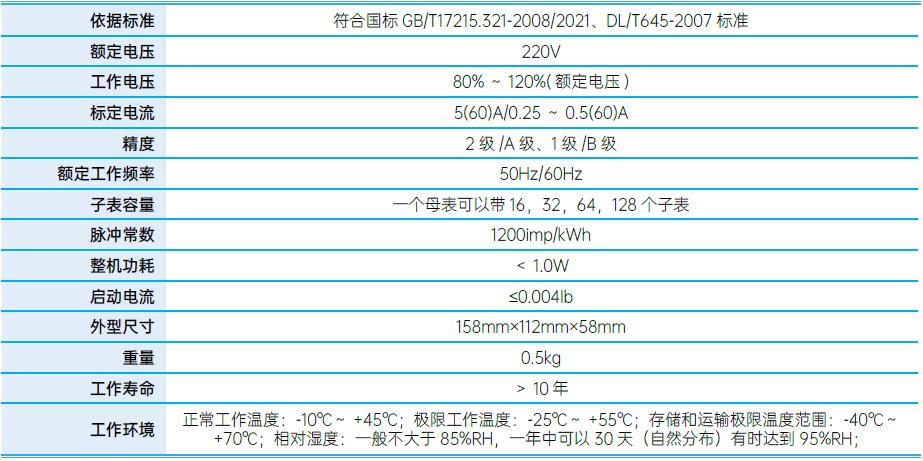

主要技术参数

显示说明

上电后，液晶屏全显3秒，再显示当前有功电能，当前有功功率，交替显示。

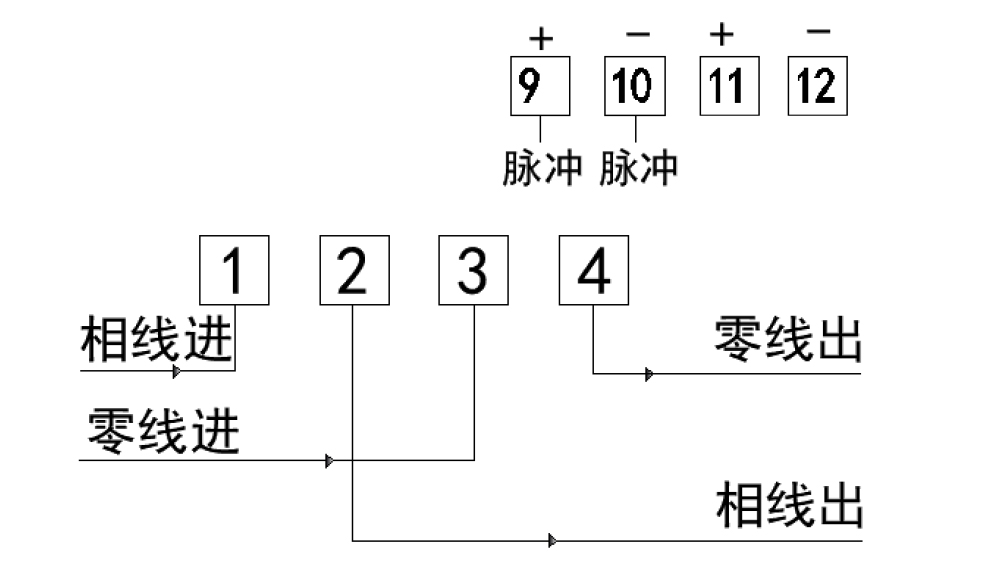

接线图

主端子接线如图所示：其中【1】为相线进，【2】为相线出，【3】为零线进，【4】为零线出。在电能表主端子上方有辅助端子，其中【9】【10】为计量脉冲输出。

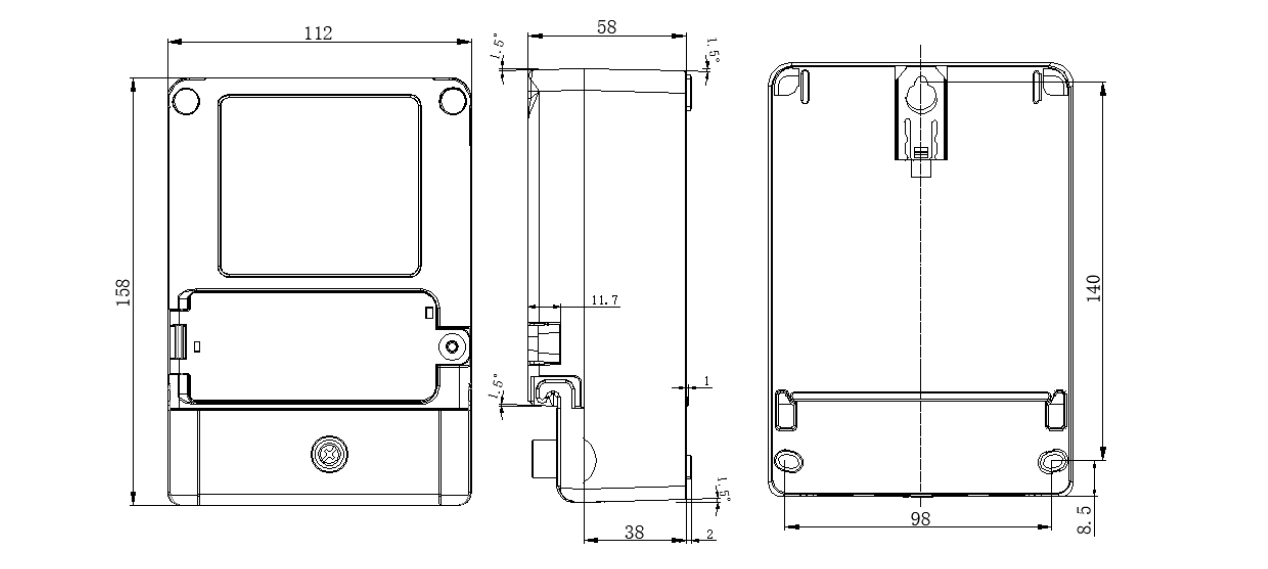

外形尺寸

长宽高（单位：mm）：158×112×58
